Ouyue Electric je lansiral dvoslojno ločeno kovinsko ohišje razdelilne omarice: z ločenimi območji močnega in šibkega toka ter vnaprej nameščenimi čepi skrajša čas sestavljanja za celotne komplete

I. Resnično snemanje množične proizvodnje: standardizirane omare so postavljene v vrsto in pridejo s proizvodne linije, kar intuitivno predstavlja zmogljivost serijske dostave

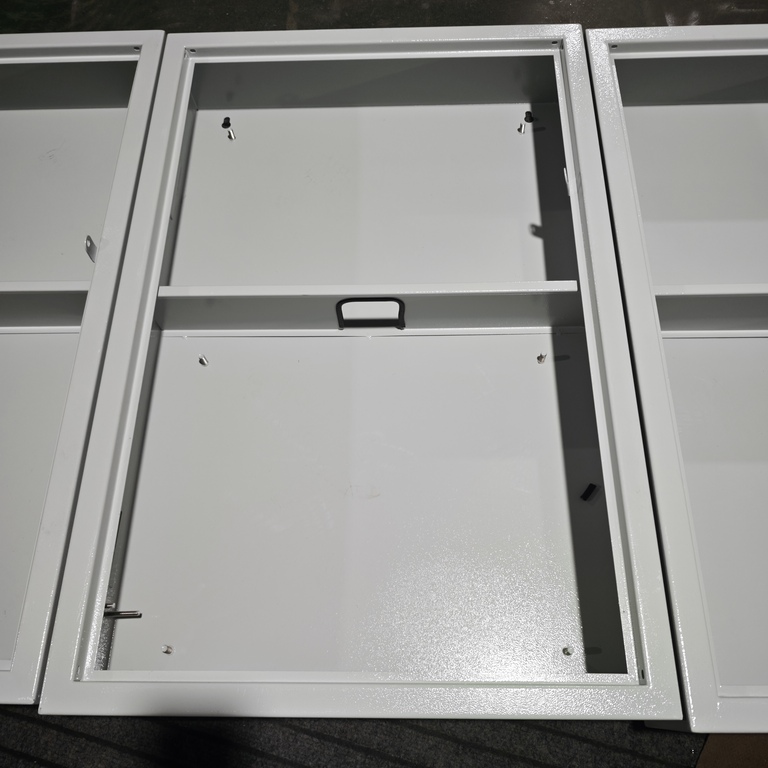

Prva resnična fotografija je zajela prizor vrste dvoslojno ločenih kovinskih razdelilnih omaric, postavljenih ena poleg druge v montažnem prostoru delavnice. Korpus omare še nima vgrajene vratne plošče, so pa v celoti razkriti detajli postopka izdelave pločevine samega ohišja škatle – robovi in ​​vogali okvirja so pravilni, linije upogibnih robov so urejene, zvari gladki brez robov.

Glavni del omare je izdelan iz visokokakovostne hladno valjane jeklene pločevine, ki je oblikovana z laserskim rezanjem in CNC krivljenjem v enem kosu. Okvir škatle je odebeljen in ojačan, z močno nosilnostjo in odpornostjo na udarce. Površina je bila fosfatirana za odstranitev rje in obdelana z visokotemperaturnim elektrostatičnim epoksidnim praškastim premazom. Premaz je mat slonokoščeno bele barve z enotno in gladko barvno površino.

 Odlikuje ga preprečevanje rje, odpornost proti koroziji, odpornost na praske in ni nagnjen k rumenenju, zaradi česar je primeren za dolgotrajno uporabo v suhih notranjih okoljih. Videz z belim praškastim premazom je preprost in sodoben ter je zelo usklajen z notranjim okrasnim okoljem tovarn, distribucijskih prostorov stavb, laboratorijev itd.

Procesna povezava	Metoda obdelave	funkcija
Osnovni material	Visokokakovostna hladno valjana jeklena plošča, oblikovana s CNC krivljenjem v enem kosu	Visoka trdnost, ni nagnjena k deformacijam, okvir pa je odebeljen in ojačan
Varjenje	Natančno točkovno varjenje z gladkim brušenjem zvara	Tesnilna podlaga je dobra, brez robov ali ostrih robov
Predobdelava	Fosfatiranje za odstranjevanje rje	Izboljšajte oprijem prašnih premazov in zagotovite osnovni sloj, odporen proti rji
Premaz	Visokotemperaturni elektrostatični epoksi praškasti premaz, mat slonokoščeno bela	Odporen proti rji, proti koroziji, odporen na praske in ni nagnjen k rumenenju

II. Podrobna razlaga notranje strukture: vgrajena pregradna pregrada + vnaprej nameščeni zatiči, ki poenostavljajo sestavo celotnega kompleta od nivoja pločevine

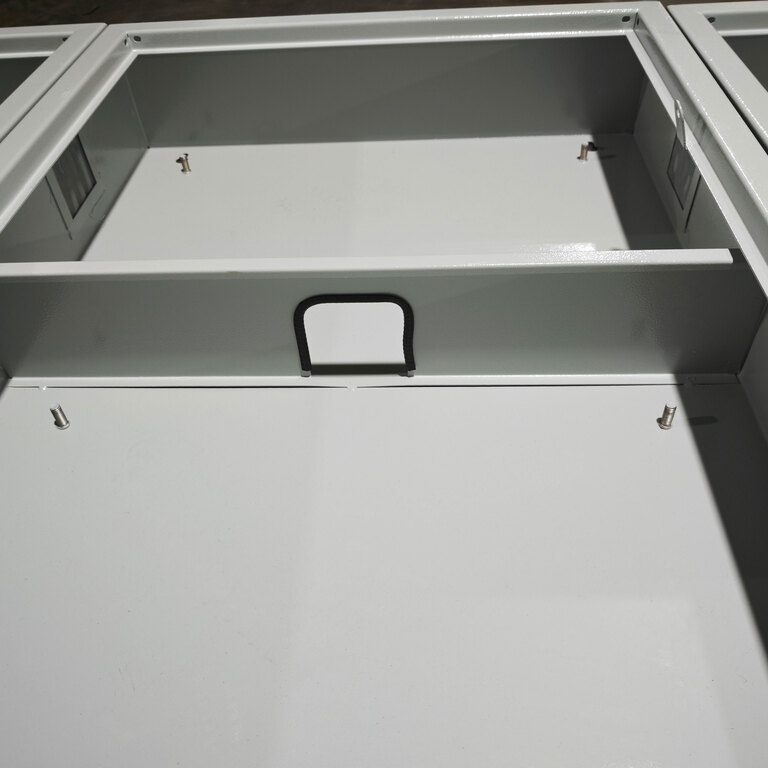

Druga resnična fotografija odpira notranjo strukturo omare in jasno predstavlja osnovno zasnovo tega izdelka - dvoslojno predelno steno in vnaprej nameščen sistem zatičev.

Vgrajena kovinska pregradna plošča: močna in šibka elektrika sta ločeni, ožičenje je lepo

Integrirana kovinska pregradna plošča je vodoravno nameščena znotraj škatle in deli notranjo votlino na dva neodvisna vgradna prostora na vrhu in na dnu. Predelna stena je privarjena in pritrjena na okvir škatle, odlikuje pa jo visoka trdnost, odpornost na upogibanje in sposobnost podpore težjim električnim komponentam. Bistvena vrednost te strukture je v doseganju ločevanja močne in šibke električne energije ali hierarhične razporeditve komponent:

Zgornji predel:Uporablja se lahko za namestitev krmilnih in signalnih komponent, kot so instrumenti, indikatorske lučke, PLC moduli, priključni bloki itd.

Spodnji predel:Uporablja se za razporeditev napajalnih komponent glavnega tokokroga, kot so odklopniki, kontaktorji, toplotni releji in bakrene zbiralke.

Zgornji in spodnji predel sta fizično izolirana, da preprečita, da bi elektromagnetne motnje, ki jih povzroča velik tok v glavnem vezju, vplivale na natančnost signala krmilnega vezja. Hkrati je navzkrižna interferenca linij znatno zmanjšana, ločilne črte pa so med vzdrževanjem jasne na prvi pogled.

Prehod žice: Zgornji in spodnji predel sta med seboj povezana in se ne uporablja stransko navijanje

Na sredini predelne stene je odprt dolg žični prehod v obliki traku. Žice med zgornjim in spodnjim predelkom se lahko neposredno povežejo skozi ta prehod, ne da bi morali iti okoli strani škatle za ožičenje. Zaradi te podrobne zasnove je pot ožičenja najkrajša in najbolj pravilna. Kabelske police je mogoče neposredno poravnati s prehodi kablov za polaganje, kar hkrati poveča učinkovitost montaže in estetsko privlačnost.

Vnaprej nameščeni fiksni čepi iz nerjavečega jekla na štirih vogalih: odpravlja potrebo po vrtanju in narezovanju navojev na kraju samem

Zatiči s fiksnimi vijaki iz nerjavečega jekla so predhodno privarjeni na štirih vogalih zgornjega in spodnjega dela ohišja, kar je ključna konstrukcijska značilnost, ki znatno skrajša skupni čas sestavljanja. Pri tradicionalnih namestitvah v omaricah montaža električnih komponent zahteva meritve na kraju samem, pozicioniranje, vrtanje in navoje – procesi, ki niso le zamudni, ampak prinašajo tudi tveganje neporavnanih lukenj, kar vodi do nezanesljivih namestitev. S predhodno nameščenimi čepi se ta proces premakne naprej v fazo izdelave pločevine. Po prejemu omare lahko sestavljavci neposredno pritrdijo instrumente, tirnice za odklopnike, montažne hrbtne plošče, priključne bloke in druge komponente z uporabo vijakov na predhodno izvrtanih čepih, s čimer odpravijo potrebo po strojni obdelavi na mestu.

Če za primer vzamemo razdelilno omarico z 10 vezji, lahko vnaprej nameščena zasnova vijaka prihrani približno 30 do 40 minut časa montaže. Pri velikih inženirskih naročilih so akumulirani prihranki pri stroških dela in časa znatni.

III. Telo vrat in namestitev: Celoten komplet, primeren za različne scenarije uporabe

Leva stran škatle je rezervirana za namestitev vratnih tečajev in se ujema z belimi škatlastimi vrati iste specifikacije. Na sliki je razvidno, da so vratne plošče iste serije postavljene ob strani in čakajo na montažo. Telo vrat je lahko opremljeno s ključavnicami in okni za opazovanje glede na zahteve kupca. Po zapiranju lahko doseže zaščito pred prahom in neprofesionalcem prepreči napake.

Metoda namestitve vključuje izpostavljeno stensko montažo. Zadnja stran škatle je rezervirana z luknjami za obešanje, ki jih je mogoče neposredno pritrditi na steno brez dodatnih nosilcev. Za scenarije, ki zahtevajo talno namestitev, je lahko opcijsko opremljen tudi nosilec za osnovo.

IV. Tipični scenariji uporabe

Zaradi standardizirane pločevinaste strukture dvoslojno ločene kovinske lupine razdelilne omarice in prilagodljivega vnaprej nameščenega sistema čepov je primeren za različne scenarije distribucije električne energije in krmiljenja v zaprtih prostorih

Distribucija električne energije v zgradbi: Talne razdelilne omarice, krmilne omarice za razsvetljavo, glavna stikala in odcepna stikala so razporejeni v zgornjem in spodnjem predelu.

Industrijski nadzor:PLC krmilna omarica, električna krmilna omarica za ujemanje opreme. Krmilniki in terminali so nameščeni v zgornjem predelu, pogonske komponente pa so razporejene v spodnjem predelu.

Laboratorij in čista delavnica:Videz z belim praškastim premazom je v harmoniji z notranjim okoljem ter izpolnjuje zahteve glede zaščite pred prahom in estetske zahteve čistih scenarijev.

Nabava paketnega inženiringa:Standardizirana struktura podpira obsežno proizvodnjo in hitro dostavo, primerna za centralizirano ujemanje obsežnih gradbenih projektov.

V. Od pločevine do popolnih sklopov: Poenostavite postopek sestavljanja s standardiziranimi lupinami

Ouyue Electric se zavzema za zagotavljanje učinkovitejših in standardiziranih rešitev električnih ohišij pristopnja izdelave pločevine. Kovinska ohišja z dvema predelkoma imajo vgrajeno predelno steno, vnaprej nameščene montažne zatiče in standardiziran okvir, ki graditeljem plošč in inženirskim izvajalcem ponuja izdelke ohišij, ki združujejo strukturno trdnost z enostavno montažo.

Ko so risbe izdelka potrjene, traja samo 7 dni za dokončanje končnega izdelka.Ne glede na to, ali potrebujete standardne specifikacije ali dizajne po meri na podlagi vaših risb,pošljite nam svoje tehnične zahteve,in nemudoma bomo ponudili predloge rešitev in razpored proizvodnje vzorcev.
