Realne fotografije masovne proizvodnje zunanje razdelilne omarice podjetja Ouyue Electric, odporne proti dežju: prikaz celotnega procesa od pločevinaste lupine do popolne sestave stroja

I. Ohišje iz pločevine: Hladno valjana jeklena plošča s plastično prevleko, ki zagotavlja odvajanje toplote in zaščito pred dežjem

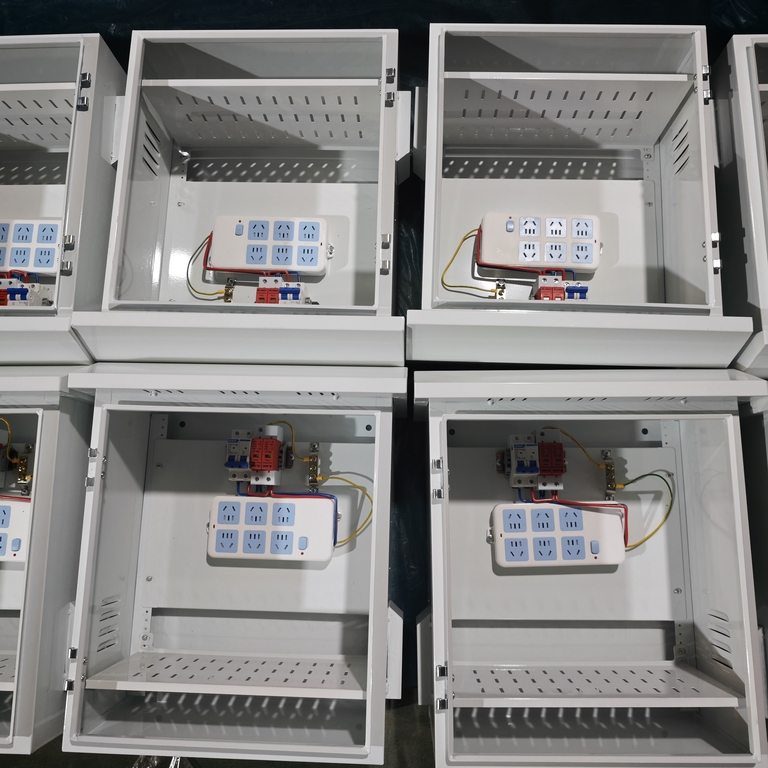

Na prvi resnični fotografiji je na desetine belih škatel postavljenih ena poleg druge v montažnem prostoru delavnice. Vratca škatle še niso nameščena, jasno pa so vidni detajli izdelave samih školjk. Telo škatle je izdelano iz hladno valjane jeklene plošče z laserskim rezanjem in CNC krivljenjem v enem kosu. Površina je obdelana s fosfatiranjem za odstranjevanje rje in elektrostatičnim praškastim premazom. Bel mat premaz je enakomeren in fin, odporen proti rji, koroziji in praskam, primeren za dolgotrajno uporabo na prostem.

Ohišje škatle je zasnovano z lamelami za odvajanje toplote na treh ključnih mestih: ob strani in na vrhu so lopute za odpiranje. Rešetke imajo navzdol nagnjeno vtisnjeno strukturo, ki ne zagotavlja le neoviranega zračnega konvekcijskega kanala, temveč tudi preprečuje, da bi deževnica neposredno pritekala skozi odprtine. Toplota, ki jo ustvari oprema znotraj škatle med delovanjem, se izvaja skozi naravno konvekcijsko pot dovoda zraka od spodaj ter odvoda od zgoraj in ob straneh, kar nadzoruje dvig notranje temperature in podaljšuje življenjsko dobo komponent.

Vrata zaboja so povezana z ohišjem zaboja preko tečaja iz nerjavečega jekla, ki se odpira in zapira gladko in ni nagnjen k rjavenju. Rob trupa vrat je rezerviran z vgradnim utorom za vodotesne tesnilne gumijaste trakove, ki v kombinaciji z zaprtoceličnimi tesnilnimi trakovi iz pene EPDM dosežejo tesnjenje vratne reže proti dežju in prahu. Ključavnica vrat uporablja vrtljivo jezično ključavnico, specifično za uporabo na prostem, ki jo je mogoče upravljati z zaklepanjem, da nepooblaščenim osebam preprečite nenamerno upravljanje. Zadnja stran škatle je rezervirana z luknjami za obešanje, ki podpirajo namestitev na steno.

Strukturne značilnosti	Način izvajanja	funkcija
Podlaga in premaz	Hladno valjana jeklena plošča + fosfatiranje + elektrostatično prašno lakiranje	Proti rji in proti koroziji
Rešetka za odvajanje toplote	Stranske in zgornje nagnjene lamele so oblikovane z vtiskovanjem	Konvektivno odvajanje toplote, povratni tok, odporen na dež
Tesnilo ohišja vrat	EPDM vodoodporen tesnilni gumijasti trak + tečaj iz nerjavečega jekla + vrtljiva jezična ključavnica	Odporen proti dežju in prahu ter z možnostjo zaklepanja za upravljanje
Način namestitve	Na hrbtni strani je rezervirana luknja za pritrditev	Stenska navidezna montaža

II. Podrobna razlaga notranje konfiguracije razdelilne omarice

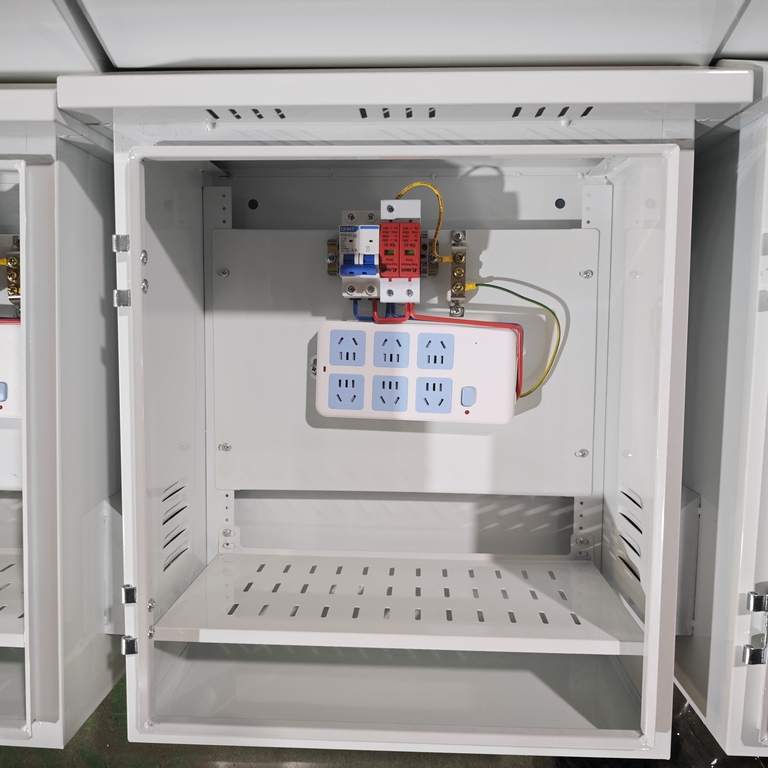

Druga prava fotografija prikazuje notranje podrobnosti zunanje razdelilne omarice, odporne proti dežju, ki ima dokončano električno montažo. Komponente znotraj škatle so lepo razporejene v električno verigo od zgoraj navzdol. Veliko število namestitvenih lukenj, rezerviranih na zadnji plošči, omogoča neposredno pritrditev vsake komponente s sorniki, zaradi česar je razstavljanje, sestavljanje in ožičenje priročno in učinkovito.

III. Scenariji uporabe zunanjih razdelilnih omar, odpornih na dež

Thezunanja razdelilna omarica, odporna na dežzdružuje distribucijo električne energije, zaščito pred strelo in napajanje opreme ter se pogosto uporablja v naslednjih scenarijih:

Varnostni nadzor na prostem:Zagotovite integrirano napajanje in zaščito za kamere, dodatne luči in omrežno opremo na nadzornih stebrih.

Pameten prevoz:Napajalnik za krmilne omare prometne signalizacije v križiščih in omarice elektronske policijske opreme.

Komunikacijske bazne postaje:Napajanje in zaščita pred strelo za zunanjo opremo mikro baznih postaj in repetitorskih postaj;

Pametno gradbišče:Centralizirana napajalna omarica za opremo, kot so vhodna in izstopna vrtljiva vrata na gradbišču, nadzor prahu in video nadzor.

IV. Celoten proizvodni proces zunanje razdelilne omarice, odporne proti dežju, od pločevine do električne montaže

Dve resnični fotografiji beležita dve ključni vozlišči v proizvodnem procesu zunanjih razdelilnih omaric, odpornih proti dežju - velikoserijsko proizvodnjo pločevinastih lupin in električno montažo celotnega stroja. Celoten postopek je zaključen v lastni tovarni Ouyue Electric, od rezanja pločevinastega materiala, krivljenja in varjenja do praškastega lakiranja in barvanja ter nato do namestitve komponent in tovarniškega testiranja. Dobavni rok je nadzorovan, kakovost pa sledljiva.

Izdelava končnega izdelka traja le 7 dni po potrditvi risb izdelka. Ne glede na to, ali potrebujete standardno konfiguracijo ali prilagojeno električno rešitev, ki temelji na projektnih zahtevah, vas pozdravljamo, da pošljete svoje tehnične zahteve. V najkrajšem možnem času vam bomo ponudili predloge rešitev in načrtovanje vzorcev.
