Zunanja razdelilna omarica, odporna proti dežju: šest podrobnosti v notranjosti

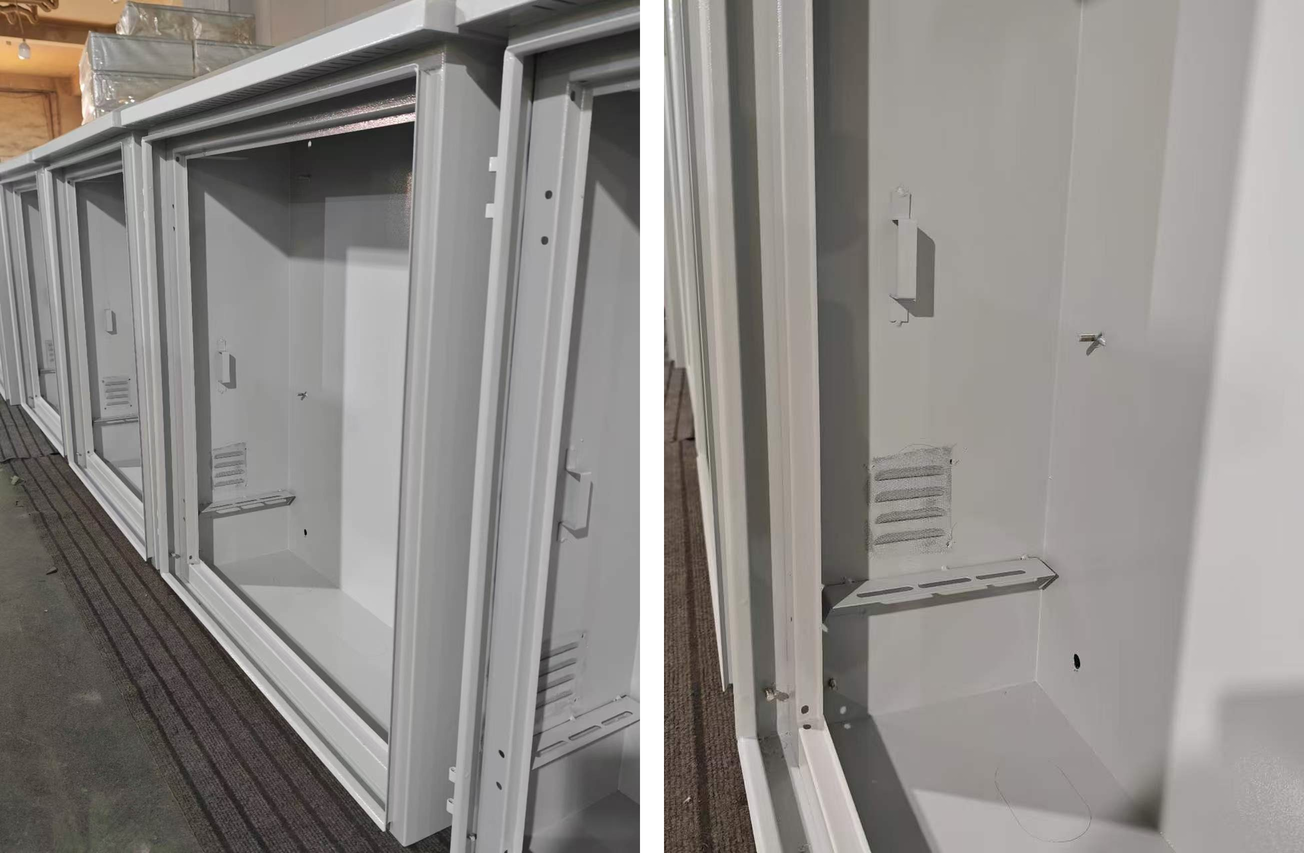

Ouyue Electric objavlja tovarniške fotografije zunanjih razdelilnih omaric iz nerjavečega jekla, ki so odporne proti dežju, pri čemer se šest podrobnosti, vidnih na končnem ohišju, ujema s koraki sestavljanja za vsakim. Fotografije izvirajo iz enot v proizvodnji, odprta vrata pa prikazujejo tesnilo okvirja vrat, stransko zračno odprtino z mrežo proti mrčesu, notranji nosilec, spodnjo podporo z režami, okroglo oznako izreza na dnu in tečaje vrat.

Ohišje je pločevinast sklop, zato odstopanje v katerem koli koraku ostane na končnem izdelku. Vratni okvir brez ploskosti pušča neenakomerno režo, ko se vrata zaprejo. Tesnilo z neravnim spojem v realnih pogojih vgradnje ne more vzdržati deklarirane stopnje zaščite. Kupci, ki preverjajo vzorec, lahko začnejo s tremi točkami: enakomernost reže okoli zaprtih vrat, tesnilo, ki poteka kot ena neprekinjena zanka, in izrezi, ki se ujemajo z risbo.

Šest vidnih podrobnosti in koraki sestavljanja za vsakim

Okvir vrat in tesnilo: od kod prihaja raven zaščite

Tesnilo okvirja vrat na fotografijah poteka neprekinjeno, stisnjeno v kanal in oblikovano kot en kos na štirih vogalih. Tesnilo je del, ki ga je med sestavljanjem najlažje izgubiti: samo tesnilo, ki teče kot ena neprekinjena zanka, zapre tokokrog, ko je ključavnica zategnjena. Ouyue Electric dobavlja zunanje razdelilne omarice, odporne na dež, z zaščitnimi stopnjami IP54, IP55, IP56 in IP65. Prezračevane različice s stranskimi zračniki in mrežo proti mrčesu imajo IP54 ali IP55.

Stranska odprtina in mreža proti mrčesu: ločevanje hlajenja od žuželk

Stranska stena na fotografijah ima zračnik z rešetkami, zadaj pa je nameščena bela mreža proti mrčesu. Nizek nivo dovoda in visok nivo izpuha tvorita konvekcijsko pot, ki prenaša toploto iz komponent iz ohišja. Mreža je nameščena za odprtino, da prepreči leteče žuželke in prepreči zbiranje teles žuželk v notranjosti, kjer lahko ostanki premostijo terminale. V prašnih območjih je vredno dodati pralni filter za prah, ki je nameščen zunaj zračnika, skupaj z urnikom čiščenja.

Notranji nosilci in spodnji nosilci: rezervirani za komponente kupca

Na fotografijah je prikazan notranji nosilec na steni in niz opornikov z režami spodaj. Notranji prostor je rezerviran za komponente, ki jih dobavi kupec: odklopnike, krmilnike, komunikacijske module ali napajalnike namesti kupec, medtem ko Ouyue Electric dobavi ohišje, nosilce in montažne luknje. Podpora z režami je nameščena pod zračnikom in nosi težo komponente, ne da bi blokirala konvekcijsko pot.

Oznaka izreza na dnu: izogibanje vodni pasti

Osnovna plošča na fotografijah prikazuje okrogel izrez. Kabli vstopajo pod ohišjem, s čimer se izognete vodni pasti, ki nastane, ko kabli vstopajo s strani. Rezerviran izrez je mogoče preluknjati ali pustiti zaprt, da ustreza mestu, kar zmanjša poškodbe premaza zaradi vrtanja na mestu. Kjer je načrtovano vrtanje na gradbišču, mora risba vsebovati premer in količino luknje, tako da lahko Ouyue Electric dokonča delo pred odpremo.

Tečaji vrat: šibka točka v življenjski dobi

Vrata na fotografijah so povezana z ohišjem s stranskimi tečaji. Tečaji, ključavnice, vijaki in ozemljitveni zatiči so vsi izpostavljeni strojni opremi in v obalnih okoljih, v okoljih z visoko slano meglo ali kemikalijam izpostavljena strojna oprema običajno odpove, preden telo ohišja. Določite nerjaveče jeklo 304 ali 316, da se ujema z materialom ohišja in preprečite galvansko korozijo med različnimi kovinami. Če morajo biti vrata enostavna za upravljanje, mora tehnični sporazum navesti vrsto tečaja in interval vzdrževanja.

Končna obdelava površine in konsistenca serije

Fotografije prikazujejo svetlo siv premaz z enakim sijajem in barvo v eni proizvodni seriji. Trajnost prevleke je odvisna od kakovosti predobdelave in ne od samega prahu, nepopolno razmaščevanje ali odstranjevanje vodnega kamna pa povzroči nastanek mehurjev in luščenje v šestih mesecih do dveh letih. Kupci naj zahtevajo vrsto premaza in debelino filma ter potrdijo barvo glede na referenco RAL ali Pantone, da se izognejo vidnim razlikam v serijah pri ponovnem naročilu.

Paketna dostava

Ohišja na fotografijah so izdelana v seriji iz ene risbe, z doslednimi dimenzijami in položaji izrezov. Ouyue Electric upravlja 2000 kvadratnih metrov veliko tovarno v mestu Liushi, Wenzhou, Zhejiang, z dvema montažnima linijama, več kot 10-letnimi izkušnjami s proizvodnjo kovinskih ohišij in certifikatom CE.

Ohišja so iz železa, nerjavečega jekla 304 in nerjavečega jekla 316. Projekte obalnih območij in projektov z visoko slano meglo bolje oskrbuje 316, medtem ko za celinske ali splošne kraje na prostem skrbi 304. Najmanjše naročilo je 10 kosov s prilagajanjem na podlagi risbe in dostavo serije.

Pogosto zastavljena vprašanja

Ali lahko žuželke vstopijo skozi zračnik na zunanji razdelilni omarici iz nerjavečega jekla, odporni proti dežju?

Mreža proti mrčesu je nameščena za zračnikom, velikost mreže pa je izbrana tako, da blokira običajne leteče žuželke, hkrati pa prepušča zrak. V prašnih območjih je vredno dodati pralni filter za prah zunaj zračnika in redno čiščenje.

Katere komponente lahko nosi notranji nosilec?

Notranji nosilec in spodnja podpora z režami pritrdita odklopnike, krmilnike, komunikacijske module ali napajalnike, ki jih dobavlja kupec. Ouyue Electric dobavi ohišje, nosilce in montažne luknje, kupec pa namesti notranje komponente.

Ali je mogoče osnovni kabelski vhod odpreti glede na lokacijo?

ja Osnovna plošča ima rezerviran krožni izrez, luknjan ali zaprt, da ustreza mestu, s premerom in količino, potrjeno glede na risbo.

Zakaj ima ohišje iz nerjavečega jekla premaz?

Izbira je odvisna od projektnega okolja. Ohišja na fotografijah imajo svetlo sivo prevleko za dosledno barvno ujemanje in lažje odstranjevanje površinskih madežev, medtem ko je naravni nerjavni zaključek primeren za običajna mesta na prostem.

Kakšna je najmanjša količina naročila?

10 kosov. Dolžina, širina, višina, debelina pločevine, material, položaji izrezov, tisk in količina zračnikov so narejeni po risbi.

Distributerji razdelilnih omaric, pogodbeniki za shranjevanje sončne energije in energije ter integratorji telekomunikacijskih baznih postaj se lahko obrnete na Ouyue Electric za vzorce in ceno zunanjih razdelilnih omaric iz nerjavečega jekla, odpornih proti dežju. Po predložitvi risbe ali dimenzijske zahteve tehnična ekipa potrdi material, izreze, površinsko obdelavo in stopnjo zaščite. Povpraševanje lahko pošljete preko obrazca za povpraševanje.
