Nova razdelilna omara XL-21 podjetja Ouyue Electric je bila lansirana, prva serija pa je namenjena v Južno Korejo

I. Razcepljena zgornja in spodnja struktura

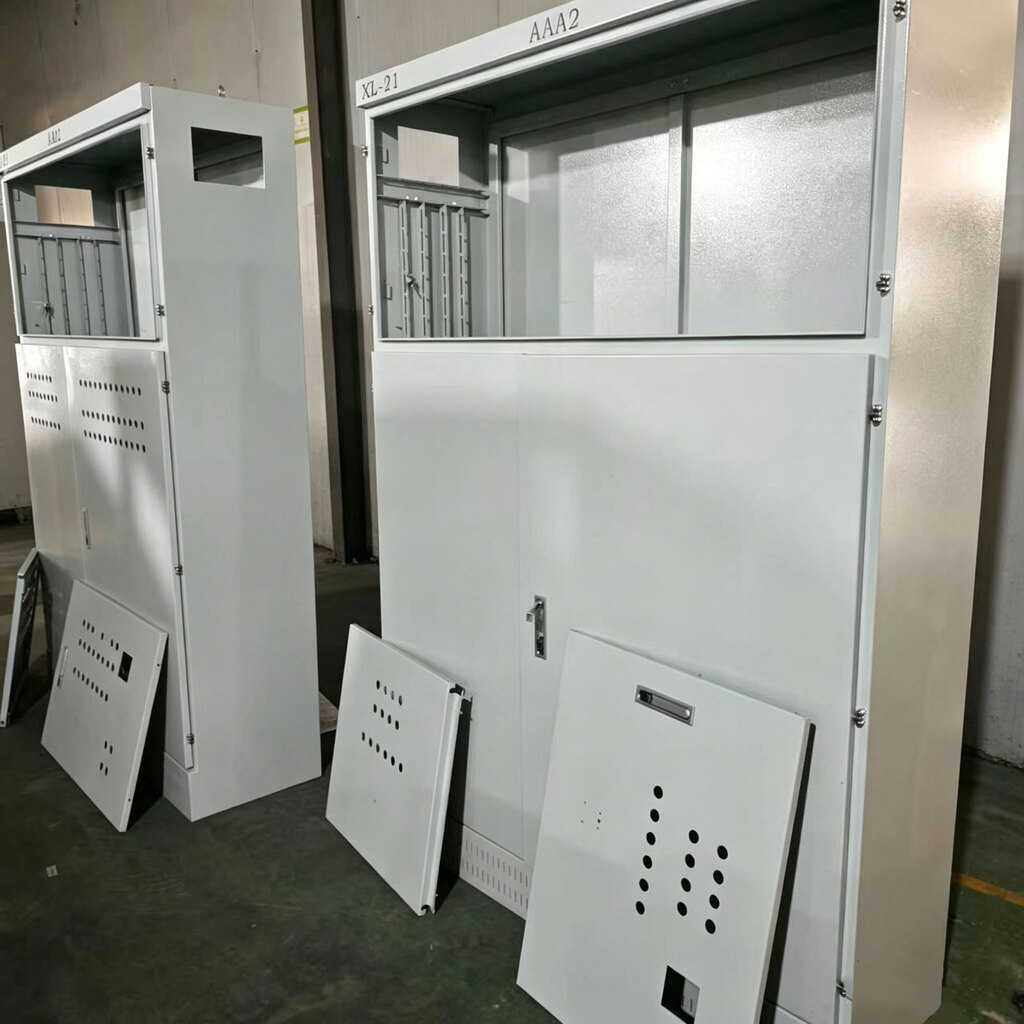

Prva prava fotografija prikazuje celoten videz razdelilne omarice XL-21. Kabinet ima deljeno zgornjo in spodnjo strukturo, ki jasno deli funkcionalna področja na dva neodvisna prostora, zgornji in spodnji.

Zgornji del: območje okna za opazovanje instrumentov

Na vrhu ohišja je rezerviran prozoren vgradni položaj za okno za namestitev ampermetrov, voltmetrov, indikatorskih lučk, preklopnih stikal in drugih merilnih in prikazovalnih komponent. Osebju, ki upravlja in vzdržuje, ni treba odpreti vrat omare. Skozi okno lahko odčitavajo električne parametre in določajo stanje delovanja v realnem času, kar močno izboljša učinkovitost vsakodnevnega pregleda in odkrivanja napak. Zgornji del ohišja je rezerviran za identifikacijske položaje, ki jih je mogoče prilepiti s številkami vezja, tablicami z imenom opreme ali varnostnimi opozorilnimi nalepkami glede na zahteve kupca.

Spodnji del: prostor za upravljanje glavnega stikala

Predal za upravljanje glavnega stikala na dnu omare je opremljen z neodvisno ključavnico vrat. Površina vrat omare je opremljena z več kompleti okroglih lukenj za odvajanje toplote, ki tvorijo sprednje in zadnje konvekcijske zračne kanale s hrbtno ploščo za odvajanje toplote enake specifikacije na zadnji strani omare. Ob zagotavljanju prezračevanja in odvajanja toplote je premer okroglih lukenj nadzorovan na ravnotežju med preprečevanjem prahu in odvajanjem toplote, kar zmanjšuje vdor prahu. Skladiščna vrata so opremljena z namensko mehansko ključavnico, ki preprečuje nepooblaščenemu osebju, da bi jih zlomilo, in izpolnjuje zahteve upravljanja električne varnosti industrijskih območij.

II. Notranji nastavljiv namestitveni sistem: En komplet omar je združljiv z več shemami za distribucijo električne energije

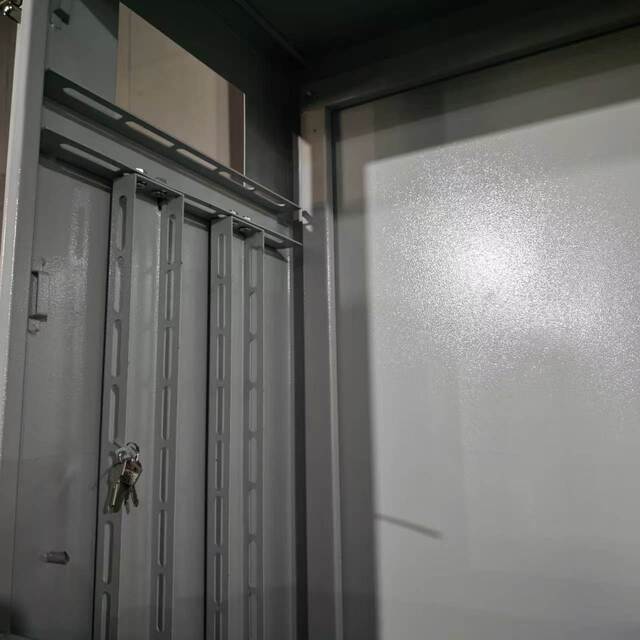

Druga resnična fotografija se osredotoča na notranje strukturne podrobnosti omarice za distribucijo električne energije XL-21, ki prikazuje najpomembnejšo oblikovno značilnost tega izdelka - popolnoma nastavljiv sistem namestitve.

Vnaprej namestite več kompletov nastavljivih namestitvenih stebrov

Notranjost omare je vnaprej nameščena z več vzdolžnimi vgradnimi stebri, vsak z dolgimi luknjami. Montažne vodilne tirnice in montažne plošče lahko poljubno nastavljate po višini gor in dol vzdolž stebrov. To pomeni, da je isto omarico mogoče prilagodljivo prilagoditi različnim specifikacijam odklopnikov v oblikovanem ohišju, AC kontaktorjev, termičnih relejev in bakrenih zbiralk v skladu z dejanskim načrtom distribucije električne energije. Ne glede na to, ali gre za glavno stikalo 200 A ali 630 A in ne glede na to, ali gre za konfiguracijo z več zankami ali z nekaj zankami, je mogoče namestitvene položaje razporediti po potrebi, ne da bi bilo treba zamenjati omarico.

Oddelki skladišča so neodvisni, močna in šibka elektrika pa ločena

Območje instrumentov in prostor za glavno stikalo sta ločena s kovinskimi pregradami, da se doseže ločeno ožičenje za močno in šibko elektriko. Ta oblika ima dva pomembna pomena: Prvič, elektromagnetne motnje, ki jih povzroča velik tok v glavnem tokokrogu, so izolirane v spodnjem predelu in ne bodo vplivale na natančnost merjenja instrumentov in signalnih vodov v zgornjem predelu. Drugič, ko pregledujete glavno stikalo, naj bo zgornje instrumentno vezje izolirano, da zmanjšate tveganje nenamernega dotika. V predelni plošči so predvidene luknje za napeljavo žice, na prehodih kablov pa so gumijaste zaščitne odprtine, ki preprečujejo rezanje izolacijske plasti.

III. Hladno valjana jeklena plošča + elektrostatična praškasta prevleka: Zagotavlja dolgoročno zaščito za distribucijo električne energije v zaprtih prostorih

Omarica za distribucijo električne energije XL-21 je izdelana iz visokokakovostnega hladno valjanega jekla, oblikovanega z integriranim laserskim rezanjem in CNC krivljenjem, z vogali, sestavljenimi z vijačnimi povezavami. V primerjavi s popolnoma varjenimi strukturami zagotavlja sklop z vijačenjem strukturno celovitost, hkrati pa ponuja več udobja pri razstavljanju, vzdrževanju in zamenjavi ali nadgradnji notranjih komponent.

Površina omarice je obdelana z elektrostatičnim praškastim premazom, ki ima mat sivo-bel zaključek. V primerjavi s tradicionalnim brizganjem barve nudi elektrostatični praškasti premaz močnejši oprijem in vrhunsko odpornost na udarce in korozijo. V notranjih industrijskih okoljih, kot so delavnice, tovarne in transformatorske postaje, ostane vzdržljiv pri dolgotrajni uporabi, ne da bi se odkrušil ali zarjavel. Mat sivo-bela prevleka zagotavlja čisto, sodobno estetiko, ki dopolnjuje standardizirano zasnovo distribucijskih prostorov v različnih industrijskih okoljih.

Vsaka omarica je standardno opremljena z zadnjo ploščo z odprtinami za prezračevanje, ki so poravnane z okroglimi odprtinami za prezračevanje na vratih, da ustvarijo naravni kanal za pretok zraka. Vrata so opremljena z namensko mehansko ključavnico, ključi pa se upravljajo centralno, da se zagotovi, da imajo samo pooblaščeni električarji dostop do predela z glavnim stikalom, kar preprečuje nepooblaščen vstop.

IV. Izvoz v Južno Korejo: Združljivo s čezmorskimi industrijskimi standardi distribucije električne energije

Ta serija razdelilnih omaric XL-21 je bila prilagojena za korejskega naročnika s prilagoditvijo nivoja napetosti, izbiro specifikacij zbiralke in dimenzijami omarice, prilagojenimi tehničnim zahtevam stranke. Južnokorejski trg industrijske distribucije električne energije postavlja dve ključni zahtevi za opremo: prvič, standardizirana izolacija visokonapetostnega in nizkonapetostnega območja; drugič, združljivost pri namestitvi v notranjo omarico – tovarniške proizvodne linije pogosto zahtevajo prilagoditve konfiguracij napajalnih tokokrogov na podlagi spreminjajočih se proizvodnih nalog in nastavljiv montažni sistem natančno izpolnjuje to prilagodljivo zahtevo.

Od Kitajske do Južne Koreje je pomorska pot kratka, carinjenje pa zelo učinkovito. Ouyue Electric zagotavlja standardno izvozno embalažo, prilagojeno za korejski trg: zaplinjene lesene zaboje z oblazinjenimi podlogami iz mehurčaste folije po meri in ločene predelke za omare in dodatke, da se zagotovi varnost izdelkov med pomorskim prevozom in notranjim tranzitom.

V. Prilagodite svojo rešitev za distribucijo električne energije, začenši z XL-21

TheXL-21 razdelilna omaricaje najnovejši dosežek podjetja Ouyue Electric na področju industrijske distribucije električne energije. Od nastavljivega namestitvenega sistema do deljene skladiščne strukture, od postopka praškastega lakiranja hladno valjane jeklene plošče do udobja montaže vijakov in vzdrževanja, vsaka zasnova je usmerjena k dejanskim scenarijem uporabe.

Izdelava končnega izdelka traja le 7 dni po potrditvi risb izdelka. Ne glede na to, ali potrebujete standardno konfiguracijo ali poglobljeno prilagoditev v skladu s projektnimi risbami, vas pozdravljamo, da pošljete svoje tehnične zahteve. Zagotovili vam bomo predloge rešitev in načrtovanje vzorcev.
