Kako lahko standardi za distribucijo električne energije na gradbiščih sledijo ob segrevanju globalne infrastrukture? Ouyue Electric je lansiral levo in desno škatlo z dvojnimi vrati z visoko zaščito iz nerjavečega jekla

I. Zakaj mora biti razdelilna omarica na gradbiščih oranžna?

Na gradbiščih vpadljiva oranžna barva ni nikoli samo za lep videz - je varnostni signal. Varnostni standardi za gradbišča v različnih državah na splošno zahtevajo, da začasna oprema za distribucijo električne energije uporablja zelo prepoznavne opozorilne barve, ki operaterjem in strojnikom omogočajo, da na prvi pogled prepoznajo lokacijo vira energije v kompleksnih okoljih, hkrati pa opozarjajo neprofesionalce, naj se izogibajo.

toZunanja leva in desna škatla z dvojnimi vrati iz nerjavečega jekla z levimi in desnimi vratiposebej zasnovano za gradbišča je prevlečeno z oranžno zunanjo industrijsko barvo in ima tri praktične funkcije: prvič, ima visoko prepoznavnost in izpolnjuje barvne standarde za varnostna opozorila na gradbiščih; Drugič, poliestrski praškasti premaz za uporabo na prostem je odporen na ultravijolično staranje in po dolgotrajni izpostavljenosti sončni svetlobi ne zbledi ali postane prah. Tretjič, osnovni material je izdelan iz nerjavečega jekla 304.

Tudi če se premaz pomotoma opraska med udarci na gradbišču, sam osnovni material ne bo rjavel. To je prednost, ki ji tradicionalne prašno lakirane škatle iz železa niso kos.

II. Horizontalna konstrukcija z dvojnimi vrati: zasnovana za pogosto ožičenje in vzdrževanje na gradbiščih

V nasprotju s tradicionalnimi navpičnimi razdelilnimi omaricami ima ta zunanja leva in desna dvovratna omarica iz nerjavečega jekla z levimi in desnimi vrati kvadratno vodoravno strukturo omarice. Opremljen je z nagnjenim pokrovom, odpornim na dež, na vrhu, ki lahko učinkovito prepreči nabiranje deževnice na vrhu in pronicanje v notranjost škatle. Nagnjeni zgornji del in glavni del škatle sta izdelana iz iste plošče iz nerjavečega jekla, ki je oblikovana s CNC krivljenjem v enem kosu brez kakršnih koli varilnih šivov, s čimer je s strukturnega vidika odpravljena nevarnost puščanja na vrhu.

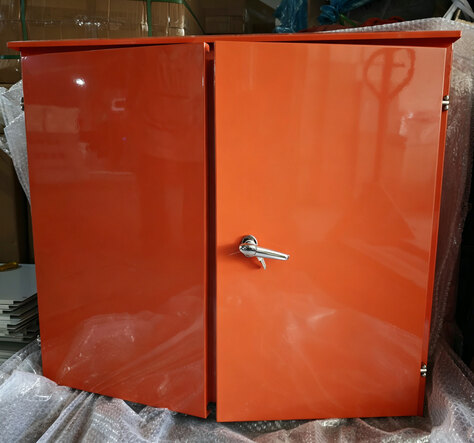

Ohišje ima zasnovo z dvojnimi vrati z levimi in desnimi vrati, ki se lahko odpirajo neodvisno. To omogoča električarjem, da med ožičenjem ali vzdrževanjem odprejo samo vrata na delovni strani, nasprotno stran pa pustijo zaprto, da zmanjšajo vdor prahu in vlage. Konfiguracija z dvojnimi vrati zagotavlja tudi večji delovni prostor, zaradi česar je še posebej primerna za gradbene projekte, ki zahtevajo pogoste prilagoditve konfiguracij vezja.

Glavna vrata na desni strani so opremljena s kromirano ključavnico za varno zaklepanje, ki preprečuje nepooblaščen dostop ali nepravilne povezave. Neprekinjen vodoodporen tesnilni trak je vdelan vzdolž roba vrat, izdelan iz penastega materiala z zaprtimi celicami EPDM, ki ohranja stabilno elastičnost v daljših obdobjih pri temperaturah od -40 °C do 120 °C, kar zagotavlja zanesljivo delovanje tudi v težkih gradbenih okoljih, izpostavljenih soncu, dežju in ekstremnim temperaturnim nihanjem, s čimer doseže splošno stopnjo zaščite IP65. Tečaj vrat uporablja tečaje iz nerjavečega jekla, ki omogočajo gladko odpiranje in zapiranje, hkrati pa so odporni proti rji. Več okroglih vhodnih/izhodnih lukenj za kable je vnaprej nameščenih na dnu ohišja, vsaka pa je opremljena z gumijastimi obrobami, ki ščitijo izolacijo kabla pred urezninami s kovinskimi robovi, hkrati pa zagotavljajo učinkovito odpornost proti prahu in vodi.

III. Podrobnosti o notranji konfiguraciji: sekundarna razdelilna električna omarica, ki ustreza varnostnim standardom

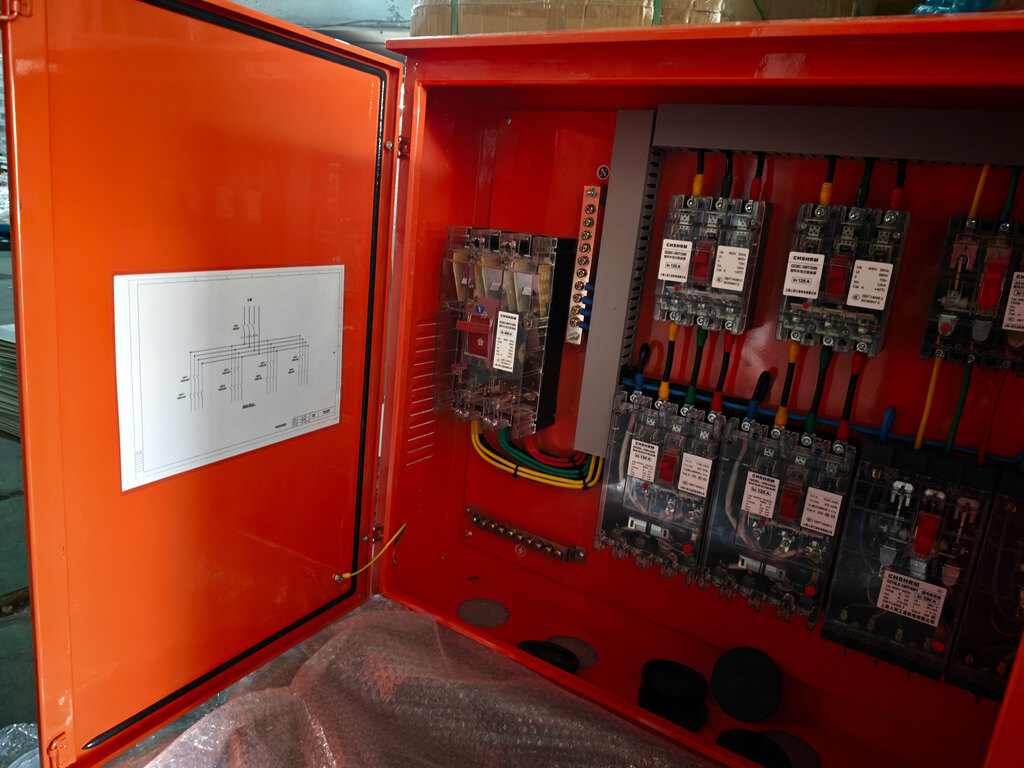

Ko se dvojna vrata odprejo, je v celoti prikazana električna konfiguracija v notranjosti zunanje leve in desne škatle z dvojnimi vrati iz nerjavečega jekla. Vse izbire komponent in načini ožičenja so v skladu z varnostnimi predpisi za začasno uporabo električne energije na gradbiščih.

Glavni tokokrog: glavno stikalo 400 A, vidne prelomne točke zagotavljajo varnost pri izklopu

Odklopnik tokokroga s prozornim ohišjem v plastičnem ohišju je nameščen na levem vhodnem koncu voda kot glavno stikalo z nazivnim tokom 400 A in dvojno zaščito pred preobremenitvijo in kratkim stikom. Prozorna zasnova lupine omogoča neposreden pogled na status odpiranja in zapiranja notranjih kontaktov, s čimer se doseže "vidna prelomna točka" - pred vzdrževanjem lahko električarji vizualno potrdijo, da je bil glavni tokokrog popolnoma odklopljen, ne da bi se pri presoji zanašali na indikatorske lučke.

Rumena, zelena in rdeča trifazna žica, modra nevtralna žica in rumeno-zelena dvobarvna ozemljitvena žica so vse priključene pod glavnim stikalom. Vse odlikujejo nacionalne standardne barve, napeljava pa je čista in standardizirana. Kabli so organizirani in speljani skozi kabelske police, da se prepreči križanje in nered, kar zmanjša tveganje kratkega stika zaradi trenja v liniji.

Zaščita vej: odklopnik zgoraj, naprava za diferenčni tok (RCD) spodaj—vsak stroj s svojim stikalom in RCD.

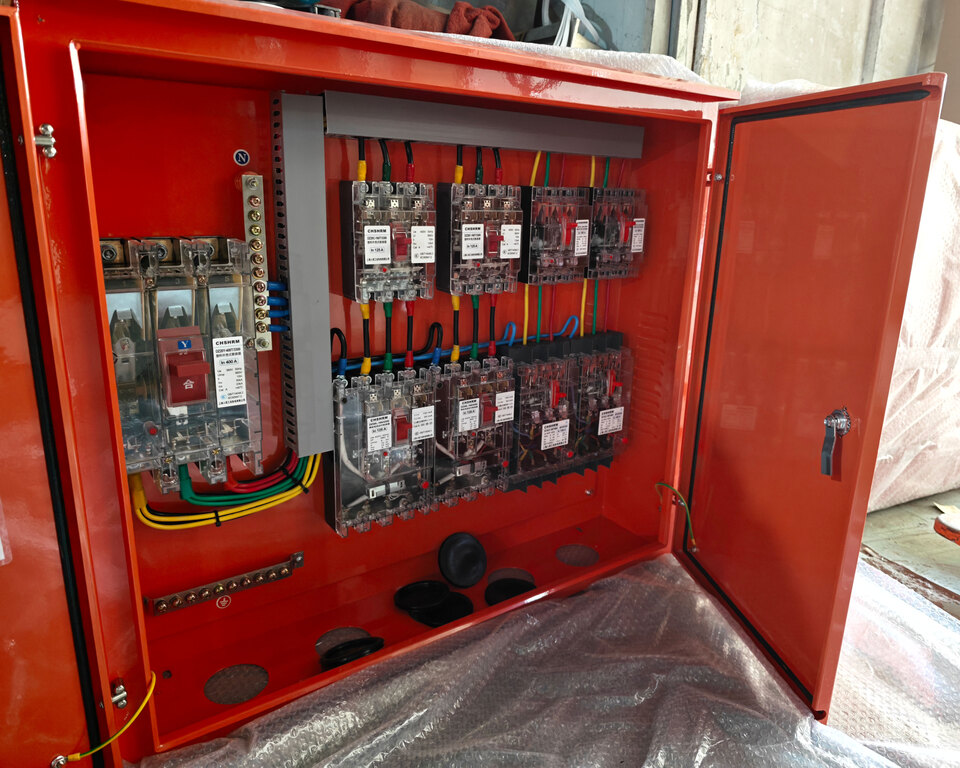

Desno od glavnega stikala je tokokrog razdeljen na dve vrsti: zgornjo vrstico sestavljajo odklopniki vej, medtem ko spodnja vrsta vsebuje odklopnike z vgrajeno zaščito na diferenčni tok (RCD), ki dosegajo standardno konfiguracijo "en stroj, eno stikalo, en RCD." Vsaka konstrukcijska naprava je neodvisno povezana z namenskim odklopnikom in RCD. Če katera koli naprava doživi uhajanje toka ali preobremenitev, se sproži samo to specifično vezje, druge naprave pa ostanejo nespremenjene.

Odcepno stikalo je običajno ocenjeno na 125 A, zaradi česar je prilagodljivo gradbeni opremi različnih stopenj moči – od majhnih električnih orodij do visokozmogljivih varilnih strojev in napajalnika za stolpne žerjave – kar omogoča prilagodljivo konfiguracijo. Vsi odklopniki vej imajo prozorna ohišja, ki omogočajo vizualni pregled stanja kontaktov vsakega tokokroga skozi prozorno ploščo brez potrebe po izklopu napajanja ali odpiranju ohišja med rutinskimi pregledi.

Sistem ozemljitve: neodvisna nevtralna palica in ozemljitvena palica, trifazni petžilni sistem TN-S

Škatla je opremljena z neodvisnimi nevtralnimi žičnimi palicami (N palice) in ozemljitvenimi palicami (PE palice), ki se uporabljajo za centralizirano ožičenje nevtralne žice in zaščitne ozemljitvene žice. Ta zasnova zagotavlja zanesljivo zaščito pred ozemljitvijo in je skladna s trifaznim petžičnim standardom porabe energije TN-S - v celotnem sistemu sta zaščitna nevtralna žica (PE) in delovna nevtralna žica (N) strogo ločeni, ohišje opreme pa je vedno v varno ozemljenem stanju.

Notranja stran vrat škatle je prilepljena z jasnim shematskim diagramom električnega sistema, ki označuje smer tokokroga in konfiguracijo stikala, kar je priročno za električarje, da hitro prepoznajo napake, poleg tega pa omogoča različnim ekipam, da hitro razumejo strukturo sistema pri delu izmenično.

Zasnova za odvajanje toplote: Luknje za odvajanje toplote na stranskih ploščah zmanjšajo dvig delovne temperature

Stranske plošče škatle so zasnovane z več sklopi lukenj za odvajanje toplote, ki tvorijo naravne kanale za konvekcijo zraka. To lahko presnovi notranjo toploto med neprekinjenim delovanjem opreme in zniža delovno temperaturo komponent. Notranjost odprtin za odvajanje toplote je opremljena z mrežami proti insektom, ki preprečujejo vdor mrčesa in povzročanje kratkega stika, hkrati pa preprečujejo vdor velike količine gradbenega prahu.

IV. S pospešeno gradnjo svetovne infrastrukture se pospešuje tudi razvoj trga gradbiščnih razdelilnikov

Lansiranje te zunanje leve in desne škatle z dvojnimi vrati iz nerjavečega jekla sovpada z novo fazo pospešenega razvoja globalne infrastrukture. Politike in naložbe v več velikih gospodarstvih spodbujajo trajno rast povpraševanja po opremi za distribucijo električne energije na gradbiščih:

Združene države Amerike:V skladu z zakonom o infrastrukturnih naložbah in delovnih mestih, podpisanim leta 2021, nameravajo ZDA v osemletnem obdobju vložiti 1,2 bilijona dolarjev na področja, kot so ceste, mostovi, javni prevoz, železnice, letališča, pristanišča, električna omrežja in širokopasovne povezave. Ta obsežna infrastrukturna pobuda pomeni znatno povpraševanje po začasni električni energiji na gradbiščih, zaradi česar so skladne razdelilne omarice nujne pred začetkom katerega koli projekta.

Bližnji vzhod:Super projekti, kot je prihodnje mesto NEOM v Savdski Arabiji, razvoj turizma na Rdečem morju in urbana širitev Dubaja, še naprej napredujejo. Gradbišča po vsej regiji se običajno soočajo z ekstremnimi okoljskimi izzivi, vključno z visokimi temperaturami, peščenimi nevihtami in intenzivnim ultravijoličnim sevanjem, ki postavljajo višje zahteve glede stopnje zaščite električnih ohišij, odpornosti na vremenske vplive in varnih mehanizmov za zaklepanje.

Jugovzhodna Azija:Države, kot so Vietnam, Indonezija in Filipini, pospešujejo svoje procese industrializacije in urbanizacije, pri čemer se množično uvajajo infrastrukturni projekti, vključno z industrijskimi parki, pristanišči in avtocestami. Oprema za distribucijo električne energije na gradbiščih na teh trgih je v fazi nadgradnje z nizkih standardov na mednarodne, kar znatno povečuje povpraševanje po razdelilnih omaricah z visoko stopnjo zaščite in skladnostjo.

Evropa:Infrastrukturna pobuda EU "Global Gateway" in projekti povezljivosti z državami, ki niso članice EU, še naprej napredujejo, medtem ko pričakovanja glede obnove Ukrajine dodatno povečujejo povpraševanje po začasni opremi za distribucijo električne energije na evropskem gradbenem trgu. Certifikat CE in stopnja zaščite IP65 sta temeljni zahtevi za vstop v evropske gradbene projekte. Zunanja leva in desna omarica z dvojnimi vrati iz nerjavečega jekla podjetja Ouyue Electric je že pridobila certifikat CE in opravila testiranje IP65, kar ji daje prvo prednost pri skladnosti.

Po podatkih industrijskih raziskovalnih ustanov naj bi svetovna poraba električne opreme v gradbenem sektorju rasla s povprečno letno stopnjo približno 5–6 %, pri čemer naj bi velikost trga do leta 2028 presegla 80 milijard USD. Pričakuje se, da bo povpraševanje po razdelilnih omaricah na gradbišču raslo hitreje kot celoten trg gradbene električne opreme, kot obvezna komponenta za nove gradbene projekte.

V. Vstopite na svetovni trg distribucije električne energije na gradbiščih z združljivimi izdelki

Ne glede na to, ali ste kitajski inženirski izvajalec, vključen v čezmorske infrastrukturne projekte, ali distributer, ki dobavlja opremo za distribucijo električne energije lokalnim trgom, vam lahko Ouyue Electric zagotovi zunanjo levo in desno škatlo z dvojnimi vrati iz nerjavečega jekla, ki ustreza mednarodnim varnostnim standardom na gradbišču, pri čemer izkorišča proizvodne zmogljivosti naše tovarne in certifikate skladnosti.

Ko so risbe izdelka potrjene, je končni izdelek mogoče dostaviti v samo 7 dneh.Pošljite nam električne zahteve vašega projekta ali specifikacije ohišja in zagotovili vam bomo celovit paket storitev, vključno z rešitvami za električno konfiguracijo, certifikacijskimi dokumenti in hitrim načrtovanjem izdelave prototipov.
