Realne fotografije masovne proizvodnje iz nerjavečega jekla iz nerjavečega jekla, odpornega proti dežju, na prostem: od brizganja telesa škatle, strjevanja vodoodpornega gumijastega traku do popolne analize notranje strukture

I. Telo škatle je bilo poškropljeno in čaka na sklop vratne plošče

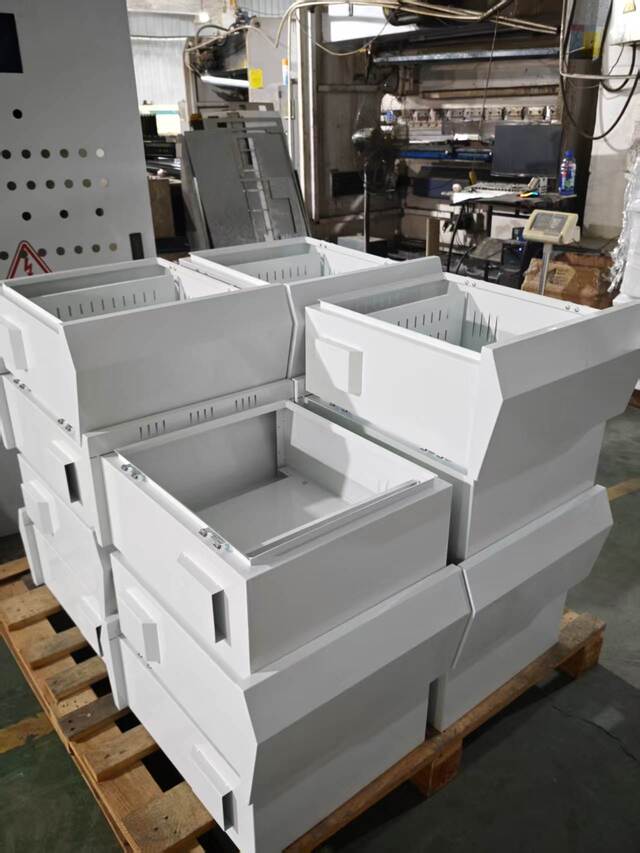

Na prvi resnični fotografiji je na desetine belih ohišij škatel iz nerjavečega jekla, ki so bile poškropljene, zložene plast za plastjo in čakajo, da se gumijasti trakovi vratne plošče strdijo pred končno montažo. Vsaka površina škatle je prekrita z enotnim in finim belim elektrostatičnim praškastim premazom. Vogali so lepo upognjeni, zvari pa gladki in polni.

Ta serija škatel je izdelana iz nerjavečega jekla 304 kot osnovnega materiala in je prevlečena z belim elektrostatičnim prahom za uporabo na prostem. Bela prevleka ima praktične funkcije na prostem - svetla površina odbija toplotno sevanje sončne svetlobe. V poletnem okolju z visoko temperaturo je lahko površinska temperatura bele škatle 8–12 °C nižja od temperature temno sive škatle, kar pomaga zmanjšati dvig temperature znotraj škatle in podaljša življenjsko dobo komponent. To je tudi razlog, zakaj zunanje razdelilne omarice na evropskih in bližnjevzhodnih trgih na splošno dajejo prednost belemu premazu.

II. Vodoodporen gumijasti trak za vratno ploščo je nameščen. Po utrjevanju se lahko sestavi

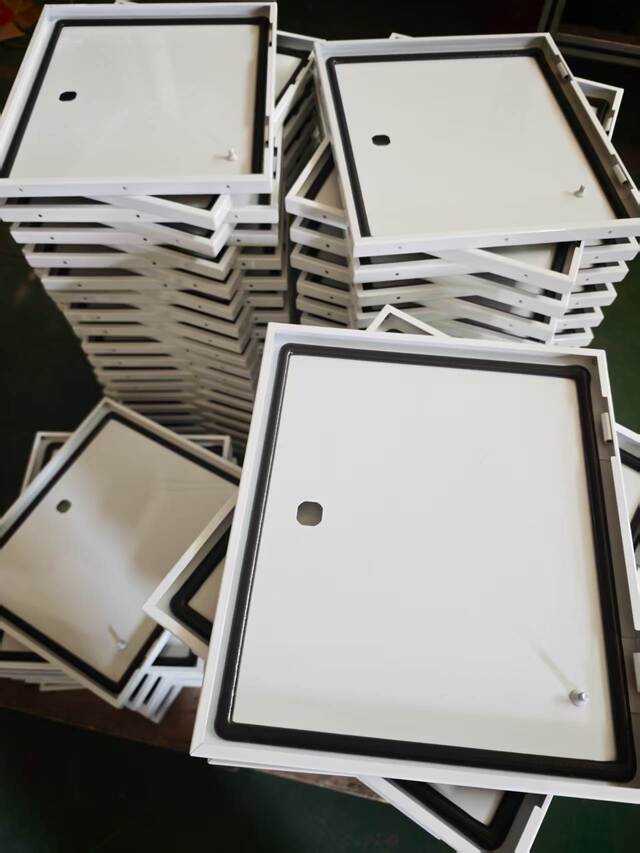

Druga slika prikazuje vratne plošče, ki se ujemajo s to serijo škatel. Vratna plošča je zaključena z belim brizganjem, na robovih pa so vdelani črni nepremočljivi gumijasti trakovi. Trenutno je v fazi strjevanja gumijastega traku in miruje. Gumijasti trak je izdelan iz penastega materiala z zaprtimi celicami EPDM (etilen propilen dien monomer kavčuk). Preko namenske lepilne naprave se vgradi v tesnilni utor na notranji strani škatlastih vrat in celoten krog zatesni brez prekinitev.

Razlog za to, da se tesnilni trak pusti in strdi po namestitvi, je v tem, da lepilo na hrbtni strani EPDM traku potrebuje dovolj časa, da se v celoti poveže z utorom iz nerjavečega jekla in tako prepreči naknadno razslojevanje ali zvijanje. Poleg tega se med stiskanjem in vstavljanjem v traku razvije notranja napetost; pustite, da počiva, omogoča materialu, da ponovno pridobi svojo naravno elastičnost, s čimer se izognete površinskim neravninam, ki jih povzroči sprostitev napetosti po montaži.

Po utrjevanju vsake serije tesnilnih trakov vratne plošče inšpektorji kakovosti naključno preverijo ravnost tesnilne površine in doslednost odboja traku.

Pred odpremo se celotne škatle testirajo na dež ali vzorčijo zrakotesnost IP65, da se preveri, ali zmogljivost tesnjenja ustreza standardom. Penasti tesnilni trakovi z zaprtimi celicami EPDM, ki jih je izbral Ouyue Electric, imajo dolgoročno delovno temperaturno območje od -40 °C do 120 °C, ohranjajo stabilne odbojne in tesnilne lastnosti tudi po letih izpostavljenosti zunanji sončni svetlobi in dežju.

III. Demontaža notranjih strukturnih komponent razdelilne omarice iz nerjavečega jekla

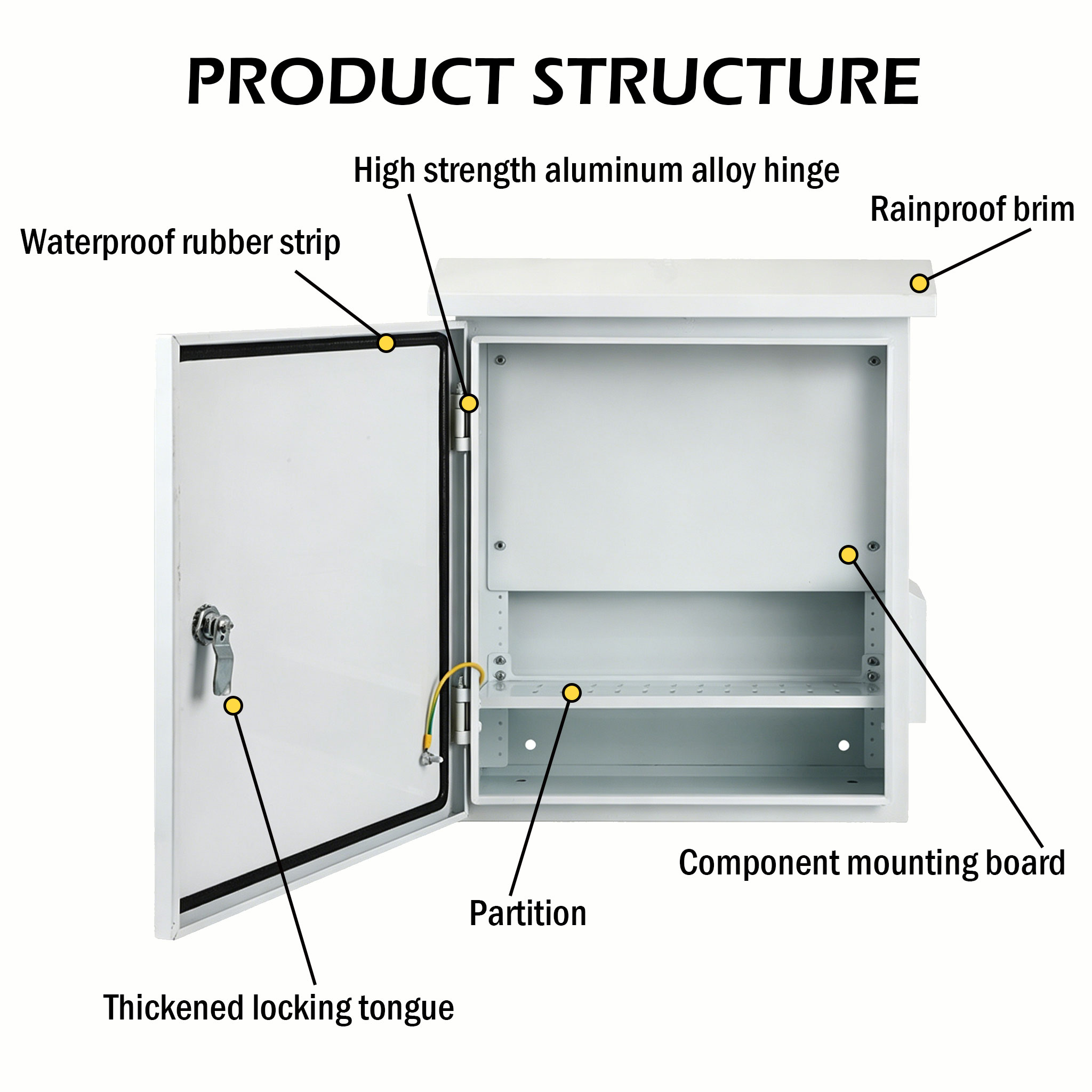

Tretja slika prikazuje notranjo strukturo popolnoma sestavljenegaZunanja razdelilna omarica iz nerjavečega jekla, odporna na dež. Pet ključnih komponent je jasno vidnih in razstavljenih po elementih, kot sledi:

1. Vrtljiva jezična ključavnica

Vratna plošča je opremljena z jezično ključavnico iz nerjavečega jekla. Ko je zaprta, jezična ključavnica tesno oprime zaklepno ploščo na notranji strani okvirja vrat škatle, da zagotovi, da je vratna plošča tesno zaprta in je tesnilni trak pritisnjen navzdol. Jedro ključavnice je izdelano iz nerjavečega jekla 304, ki je odporno proti rji in proti zatikanju. V skladu z zahtevami kupca je mogoče izbrati univerzalne ključavnice na ključ, trikotne ključavnice proti kraji ali vzmetne ključavnice na pritisk, ki vse podpirajo serijsko prilagajanje.

2. Vodotesen gumijast trak

Z notranje perspektive je jasno razvidno, da je črn vodoodporen gumijasti trak EPDM popolnoma razporejen po notranjem krogu vratne plošče brez šivov ali prelomov. Ko je vratna plošča zaprta, je gumijasti trak enakomerno stisnjen med vratno ploščo in okvir vrat škatle, kar tvori neprekinjeno elastično tesnilno površino, ki preprečuje pronicanje deževnice, prahu in vlage skozi vratno režo.

3. Rob odporen proti dežju

Zgornji del škatle je opremljen s strukturo nagnjenega roba, ki se razteza naprej. Funkcija te upogibne zasnove je usmerjanje deževnice, ki teče navzdol vzdolž stene ali nad škatlo, na območje daleč od vratne reže, s čimer preprečuje, da bi se voda nabirala vzdolž zgornjega roba vratne plošče in pronicala v tesnilno površino. Rob klobuka in glavni del škatle sta izdelana iz istega kosa plošče s CNC krivljenjem in oblikovana v enem kosu. Ni potrebe po varjenju in ni nevarnosti puščanja zvara.

4. Plošča za montažo komponent

Notranjost škatle je opremljena s snemljivimi premičnimi montažnimi ploščami za pritrditevodklopniki, kontaktorji, priključni bloki in druge komponente. Namestitvena plošča je izdelana iz pocinkane jeklene plošče ali plošče iz nerjavečega jekla in je z vijaki pritrjena na vgrajene čepe na zadnji strani škatle. Snemljiva zasnova pomeni, da lahko stranke dokončajo predhodno montažo in ožičenje komponent zunaj škatle, nato pa celotno ploščo namestijo v škatlo, kar izboljša učinkovitost namestitve na mestu.

5. Pregrada

Notranjost boksa je lahko po želji kupca opremljena s kovinskimi predelnimi stenami, ki razdelijo prostor znotraj boksa na samostojne električne predelne stene. Funkcije particije vključujejo: doseganje fizične izolacije tokokrogov različnih napetostnih nivojev, ločevanje glavnega tokokroga od krmilnega tokokroga ali zagotavljanje neodvisnega oklopnega prostora za določene komponente. Predelna stena je pritrjena na pregradni nosilec znotraj škatle z vijaki, njen položaj pa je mogoče prilagodljivo prilagoditi glede na risbe stranke.

IV. Z resničnimi proizvodnimi linijami vas vabimo, da preverite kakovost

Ne glede na to, ali potrebujete standardno zunanjo razdelilno omarico, odporno proti dežju, ali nestandardno ohišje omarice, ki je temeljito prilagojeno v skladu s projektnimi risbami, lahko Ouyue Electric dostavi razdelilno omarico iz nerjavečega jekla, ki lahko prestane preizkus zunanje uporabe s proizvodnimi zmogljivostmi in standardi nadzora kakovosti izvorne tovarne.

Izdelava končnega izdelka traja le 7 dni po potrditvi risb izdelka.Dobrodošli, da pošljete svoje tehnične zahteve ali specifikacije škatle. V najkrajšem možnem času vam bomo ponudili predloge rešitev in načrtovanje vzorcev.
