Zunanja razdelilna omarica v sezoni neviht, kako zaščititi pred strelo? Analiza zasnove ozemljene bakrene palice in prenapetostne zaščite razdelilne omarice iz nerjavečega jekla

I. udari strele ne razcepijo le strehe --zakaj zunanje razdelilne omarice potrebujejo zaščito pred strelo?

Ko strela udari v zgradbo ali sosednja tla, lahko trenutni tok doseže magnitude od desetine kiloamperov do sto kiloamperov. Ta velik tokovni impulz ogroža zunanje razdelilne omarice po dveh primarnih poteh:

1. Neposredni udar strele: Strela neposredno vpliva na razdelilno omarico ali povezane kable. Čeprav je verjetnost tega scenarija majhna, ko se zgodi, je notranja oprema razdelilne omarice v trenutku skoraj popolnoma uničena.

2. Povzročen udar strele in prenapetost v električnem omrežju: veliko pogostejši scenarij se zgodi, ko strela udari v oddaljen daljnovod ali komunikacijski kabel, kar povzroči prenapetost, ki se širi vzdolž prevodnika do razdelilne omarice; alternativno pa udar strele v sosednjo zemljo povzroči prenapetost na dohodnih in odhodnih kablih razdelilne omarice prek intenzivnih elektromagnetnih impulzov. Ta "posredno prenesena" udarna napetost lahko doseže nekaj tisoč voltov, kar daleč presega vzdržljivo napetost običajnih elektronskih komponent, prebije vezja in v trenutku izgori napajalne module.

V scenarijih uporabe, vključno z razdelilniki za nadzor varnosti na prostem, razdelilniki za polnilne postaje in razdelilniki za komunikacijske bazne postaje, ima notranja oprema visoko vrednost sredstev in stroge zahteve za neprekinjeno napajanje. Zato zaščita pred strelo ni izbirna pomožna funkcija, ampak obvezna zahteva pri načrtovanju.

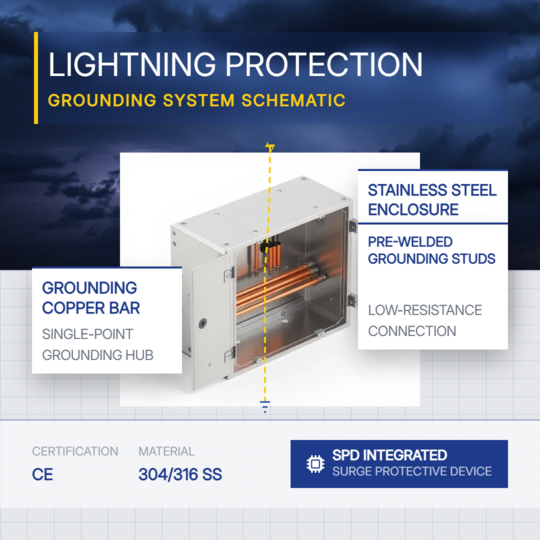

II.Ozemljitveni sistem razdelilna omarica iz nerjavečega jekla -- osnova zaščite pred strelo

Razdelilna omarica iz nerjavečega jekla služi kot akritična povezava v sistemih za zaščito pred strelo in ozemljitvijo, s svojim jedrom komponente, podrobno opisane na naslednji način:

1. Ozemljitvena bakrena palica: konvergenčni spoj za vse zaščitne ozemljitvene žice

Ozemljitvena bakrena palica, nameščena znotraj razdelilna omarica je jedro celotnega ozemljitvenega sistema omarice. The namenski ozemljitveni vodnik odvodnika strele, ozemljitveni vodnik ohišje škatle in zaščitne ozemljitvene žice vse povezane opreme vse se stekajo na tem stičišču, preden so priključene na ozemljitveno omrežje preko glavne ozemljitvene žice. Ta bakrena palica je izdelana iz medenine, ki nudi odlično električno prevodnost in odpornost proti koroziji. V primerjavi s palicami iz pocinkanega železa, medeninaste palice po dolgotrajni uporabi ne korodirajo, in njihov kontaktni upor ostane stabilen, ne da bi se sčasoma povečal.

Ključna funkcionalna vrednost ozemljitve bakrena palica v sistemih za zaščito pred strelo je poravnana z Načelo "enotočkovne ozemljitve": zaščitna ozemljitev celotne opreme konvergirajo na istem mestu, kar preprečuje sekundarno poškodbo opreme ki jih povzročajo potencialne razlike, ki jih povzroča več razpršenih ozemljitvenih točk. Med trenutnim praznjenjem toka strele, kratkotrajno visoko na ozemljitveni bakreni palici. Če pa ohišja in signalne ozemljitve vse povezane opreme so električno ekvipotencialne vezan na to bakreno palico, ne bo nastala nobena nevarna potencialna razlika med različnimi deli opreme.

2. Ohišje škatle iz nerjavečega jekla: inherentno ekvipotencialno telo

Ohišje škatle iz nerjavečega jekla 304 je električno prevodna kot integrirana struktura. Ko je ohišje škatle zanesljivo povezana z ozemljitveno bakreno palico, tvori celotna škatla ekvipotencial telo z učinkom Faradayeve kletke. Tudi če zunanje elektromagnetno polje drastično spremeni, elektromagnetno okolje znotraj škatle ostane razmeroma stabilen. Škatlasto ohišje zagotavlja tudi določeno stopnjo zaščito in dušenje notranjih elektromagnetnih impulzov. Medtem je izenačeno potencialno vezano škatlasto ohišje zagotavlja, da osebje, ki upravlja, ne bo izpostavljeni nevarnosti električnega udara [v primeru napake v izolaciji sistema].

III. Pregled pred nevihto -Tri zadeve v zvezi s sistemom zaščite pred strelo zunanje distribucije škatle

Za zunanje razdelilne omarice že postavljene v obratovanje, je priporočljivo, da obratovalno in vzdrževalno osebje dokončajte naslednje preglede pred prihodom nevihte obdobje visokega tveganja:

1. Vizualni pregled ozemljitve povezave:

Preverite, ali so vse sponke na ozemljitveni bakreni palici ali je izolacijska plast ozemljitvene žice varno pritrjena nedotaknjen in ali ima površina bakrene palice močno oksidacijo ali rjo. Če opazite ohlapnost, jo takoj zategnite; če je kakšna korozija ugotovite, takoj zamenjajte ustrezno komponento.

2. Odpornost na ozemljitev meritev:

 Za merjenje uporabite specializiran tester ozemljitvenega upora ozemljitveni upor glavne ozemljitvene elektrode razdelilne omarice. Če izmerjena vrednost presega 10 ohmov, preverite ozemljitveno elektrodo korozije, zloma ali preverite, ali so tla v okolici preveč suha. Dodajte dodatne ozemljitvene elektrode ali uporabite sredstvo za zmanjšanje odpornosti potrebno.

3.Pregled stanja SPD:

večina SPD so opremljeni z oknom indikatorja stanja, kjer zelena označuje normalno delovanje in rdeča označuje napako, ki zahteva zamenjavo. SPD bodo postopoma degradirajo po absorbiranju večkratnih valov. Ko se statusno okno obarva rdeče, je označuje, da je notranji varistor odpovedal in ga je treba zamenjati v a pravočasno; sicer funkcija zaščite pred strelo ne bo delovala normalno delovati.

IV:OUYUE Electrical omogoča hitro prilagajanje zunanje razdelilne omarice, odporne na dež

Zanesljiva rešitev za zaščito pred strelo za zunanje razdelilne omarice izvira iz standardiziranega strukturnega nivoja zasnova ohišja, ki zajema izenačitev potencialov iz ozemljitveno bakreno palico na ohišje iz nerjavečega jekla, kot tudi pot od vnaprej nameščenih ozemljitvenih vijakov do montažne osnove SPD. Ouyue Električne razdelilne omarice iz nerjavečega jekla so opremljene s strukturiranim tovarniški ozemljitveni sistem, ki zagotavlja standardizirano in zanesljivo osnovo platforma za zaščito pred strelo gradnjo vsakodnevno delovanje ter vzdrževanje za končne uporabnike.

 Po potrditvi risb izdelka, končne izdelke je mogoče dostaviti v distribucijo v 7 koledarskih dneh. Ne glede na to, ali potrebujete standardno konfiguracijo ali globoko prilagojeno strelo zaščitno rešitev, oddajte svoje tehnične specifikacije in mi jih bomo vam takoj zagotovimo priporočila za rešitev in vzorčno proizvodnjo časovnica.
