Prihaja puščavska fotovoltaična norija. Ali vaša razdelilna omarica to zdrži? Prilagojen vodnik za razdelilne omarice iz nerjavečega jekla, odporne na visoke temperature

I. Priložnosti na Bližnjem vzhodu: bilijon juanov vreden fotovoltaični trg sprošča veliko povpraševanje po fotovoltaičnih omaricah

Savdska Arabija in Združeni arabski emirati spodbujajo energetsko transformacijo z izjemno hitrostjo, Bližnji vzhod pa postaja "zlati trg" za kitajsko energetsko opremo, ki bo postala globalna. Po podatkih industrijskih razstav namerava Savdska Arabija do leta 2030 vložiti 100 milijard ameriških dolarjev v proizvodnjo obnovljive energije, s ciljem povečati delež obnovljive energije na 50 % do leta 2030.

Združeni arabski emirati nameravajo do leta 2030 znatno povečati delež čiste energije in v naslednjih petih letih vložiti več kot 60 milijard ameriških dolarjev v izgradnjo in nadgradnjo energetske infrastrukture.

Dva super projekta sta postala osrednja motorja fotovoltaičnega razcveta na Bližnjem vzhodu. Eden je projekt zelenega vodika NEOM (Future New City) v Savdski Arabiji. Ta projekt gradi fotovoltaično elektrarno z močjo 2,2 GW, vetrno elektrarno z močjo 1,65 GW in sistem za shranjevanje energije v baterijah s kapaciteto 400 MWh. Gre za največji projekt zelenega vodika na svetu.

Drugi je sončni park Mohammed bin Rashid v Dubaju. Kot največji posamezni solarni park na svetu bo njegova šesta faza s 1800 MW tik pred začetkom obratovanja, sedma faza fotovoltaike z 2000 MW s sistemom za shranjevanje energije 1400 MW pa je začela postopek zbiranja ponudb. Skupna načrtovana inštalirana zmogljivost je 7.260 MW, naložba pa znaša 13,6 milijarde ameriških dolarjev.

V tem krogu gradbenega razcveta je jasen signal javnega naročanja vreden pozornosti: Ko glavni pogodbeni izvajalci EPC v Savdski Arabiji in Združenih arabskih emiratih izbirajo dobavitelje opreme, so razdelilne omare, odporne na pesek, in ohišja zabojnikov iz nerjavečega jekla na prostem navedena kot vroče točke povpraševanja in morajo imeti stopnjo zaščite IP55 ali več ter biti preverjeni za delovanje v okolju 50 ℃.

II. Dvojni ubijalec puščavskega podnebja: invazija peska in visokotemperaturno staranje

Navadnanerjavno jekloozželezne razdelilne omaricedobro delujejo v zmernih regijah. Ko pa jih enkrat postavijo v puščave Bližnjega vzhoda, se takoj soočijo z dvema usodnima izzivoma:

Prvi izziv: pesek in prah

V puščavskih območjih letno število dni s peskom in prahom presega 100, delci peska, ki se prenašajo, pa imajo velikost delcev od 0,1 do 0,5 mm, kar zadostuje za prodor v običajne zaprte strukture.

Ko pesek in prah vstopita v škatlo, se nabereta na površini tiskanega vezja in predstavljata nevarnost kratkega stika. Oprijem na površino hladilnega telesa zmanjša učinkovitost odvajanja toplote za več kot 30 %. Dolgotrajna obraba lahko povzroči tudi pokanje tesnilnega traku, kar ustvari začaran krog.

Drugi izziv: Visoka temperatura

V ekstremno visokih poletnih temperaturah na Bližnjem vzhodu lahko površinska temperatura škatle doseže 75-80 °C pod neposredno sončno svetlobo. Če zasnova škatle ne odvaja toplote, lahko notranja temperatura zlahka preseže 60 °C, kar daleč presega optimalno delovno območje 40–55 °C za večino električnih komponent. Običajni gumijasti tesnilni trakovi se pri visokotemperaturnem pečenju pospešeno starajo in strdijo, elektrostatični prašni premaz pa postopoma izgublja sijaj in se pudra.

Zaščitna sposobnost škatlastega telesa sčasoma razpade. Bolj resno je, da lahko temperaturna razlika med dnevom in nočjo doseže 30°C. Zaradi razlike v koeficientu toplotnega raztezanja nastane napetost med ohišjem kovinske škatle in notranjimi komponentami. Po dolgotrajnem ponavljanju lahko pride do pokanja zvara in popuščanja vijakov.

III. Pet prilagojenih rešitev za puščavsko razdelilno omarico iz nerjavečega jekla Ouyue Electric

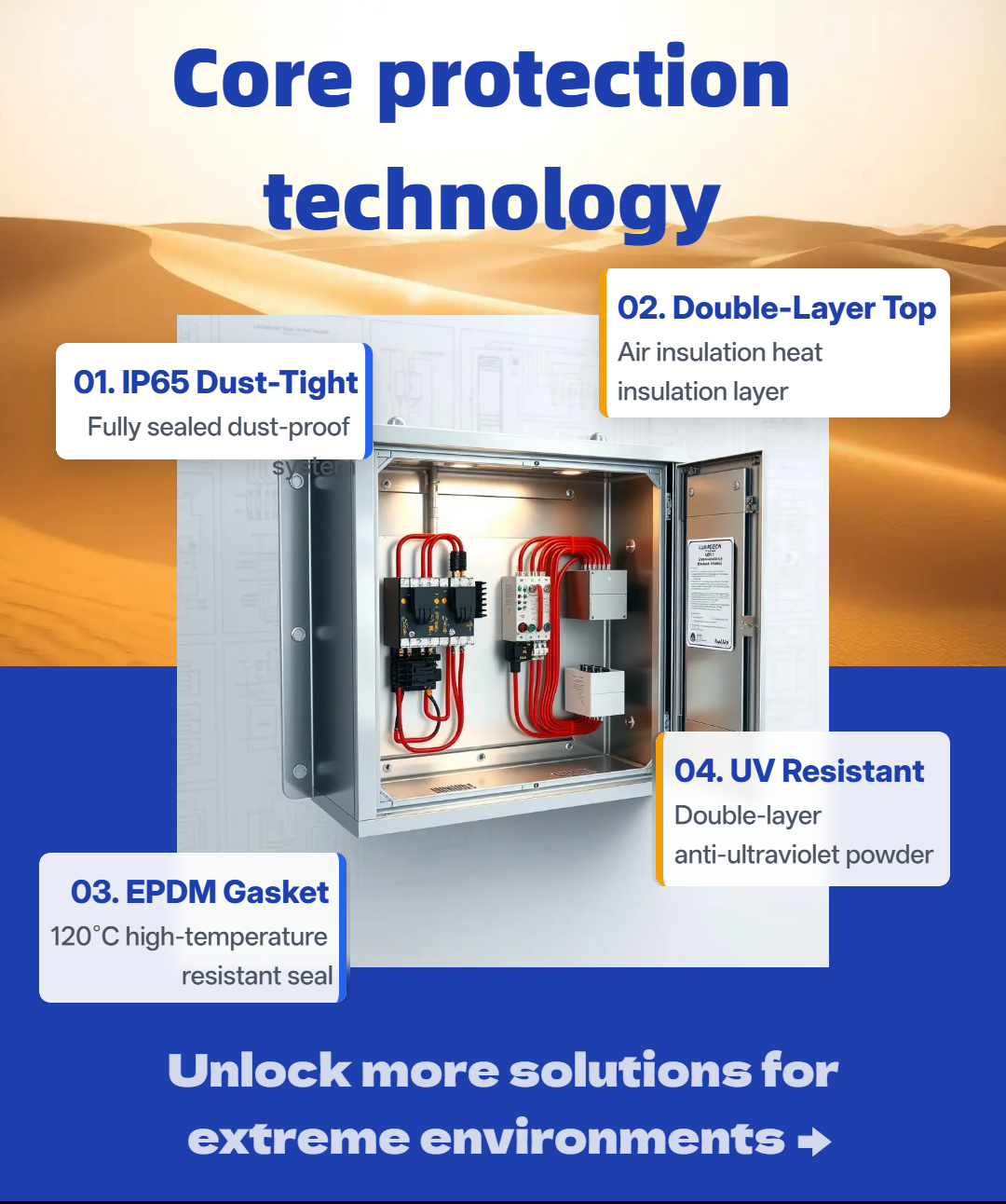

Kot odgovor na posebne zahteve trga Bližnjega vzhoda je Ouyue Electric razvil popolno prilagojeno rešitev za razdelilne omarice iz nerjavečega jekla na ravni puščave iz petih dimenzij: zaščite, toplotne izolacije, tesnjenja, premazovanja in testiranja.

1. Struktura, odporna na prah IP65

Fotovoltaični projekt na Bližnjem vzhodu zahteva zaščito IP55 ali več, medtem ko se Ouyue Electric neposredno primerja s standardom IP65. V skladu z IEC 60529 IP6X pomeni popolno tesnost proti prahu - škatla je za testiranje postavljena v škatlo za pesek in prah pod negativnim tlakom. Ko odprete pokrov za pregled, v notranjost ne sme priti prah.

Kar zadeva pot izvedbe, sprejmemo obrambno linijo s trojnim tesnjenjem: tesnilni trak iz penastega EPDM z zaprtimi celicami je vdelan med vratno ploščo in ohišje škatle, da tvori prvo neprekinjeno tesnilno površino; Vsi pritrdilni vijaki so opremljeni s podložkami iz nerjavečega jekla in gumijastimi O-obročki. Vhodne in izstopne luknje imajo dvoslojne kabelske tesnilne spoje.

Praksa fotovoltaičnih elektrarn v okolju Gobi kaže, da lahko shema uporabe labirintnih tesnil v kombinaciji s tesnili iz silikonske gume zmanjša prepustnost peska in prahu za 90 %. Tesnilna zasnova Ouyue Electric je bila na tej podlagi nadgrajena na tesnilni utor iz polnega nerjavečega jekla + tesnilni trak iz neprekinjenega penjenja EPDM, ki ima več prednosti pri življenjski dobi tesnjenja in odpornosti na temperaturo.

2. Dvoslojni zgornji pokrov za toplotno izolacijo

Za bokse, ki so popolnoma izpostavljeni žgočemu soncu, nad glavno škatlo dodamo obešen zgornji pokrov senčnika, ki tvori 50 mm plast zračne izolacije med zgornjim pokrovom in zgornjo površino škatle. Ta zasnova se nanaša na zrelo rešitev pasivne izolacije v industriji – blokira neposredno prevajanje toplote sončnega sevanja v notranjost škatle prek dvoslojne strukture.

Izmerjeni podatki kažejo, da se lahko notranja temperatura razdelilne omarice iz nerjavečega jekla, opremljene z dvoslojnim zgornjim pokrovom, zniža za 6–10 °C v primerjavi z enoslojnim zgornjim pokrovom pri temperaturi okolice 45 °C in intenzivnosti sončne svetlobe 1000 W/m², dodatna poraba energije pa sploh ni potrebna.

3. Tesnilni trakovi, odporni na visoke temperature

Običajni gumijasti tesnilni trakovi se pri neprekinjenem pečenju nad 80 °C strdijo, počijo in se v 3 do 6 mesecih trajno deformirajo zaradi stiskanja, kar vodi do okvare tesnjenja. Ouyue Electric izbere penaste tesnilne trakove z zaprtimi celicami EPDM (etilen propilen dien monomer), ki lahko prenesejo dolgoročno temperaturo do 120 °C in kratkotrajno najvišjo temperaturo do 150 °C.

Vodilni dobavitelji tesnilnega materiala v industriji so potrdili, da lahko visokokakovostni tesnilni trakovi iz silikonske gume in EPDM ohranijo odlično odpornost in tlačno tesnjenje v zapletenih zunanjih okoljih, kar zagotavlja uresničitev ravni zaščite IP67 in več.

Poleg tega ima prečni prerez tesnilnega traku obliko v obliki črke D, pri čemer je stopnja stiskanja nadzorovana na 30 % do 40 %. To ne zagotavlja le zadostnega tesnilnega tlaka, ampak tudi pusti elastičen rob za kos hladnim in vročim ciklom.

4. Dvoslojno brizganje, odporno na visoke temperature

Čeprav je samo nerjaveče jeklo 304 odporno proti koroziji, bo pod dvojnim vplivom močnih ultravijoličnih žarkov in visokih temperatur na Bližnjem vzhodu površina gole plošče še vedno oksidirala in se hitro razbarvala. Ukvarjamo se z dvoslojnim elektrostatičnim brizganjem prahu: osnovni prah zagotavlja oprijem in protikorozijsko zaščito za osnovo, medtem ko moka nudi vremensko odpornost in barve po meri.

Debelina vsake plasti filma je strogo nadzorovana znotraj 60-90 μm. Praksa v industriji kaže, da lahko razprševanje 80–120 μm prahu, specifičnega za uporabo na prostem, učinkovito prepreči zunanjo erozijo.

Za razdelilno omarico Iron je dvoslojno brizganje še bolj ključno - pred brizganjem se izvede obdelava s fosfatiranjem na osnovi cinka v kombinaciji z epoksi-poliestrskim prahom za uporabo na prostem. Preskus s solnim razpršilom lahko doseže več kot 500 ur, kar ustreza izvoznim zahtevam.

5. Podatki iz poročila o eksperimentalnem preskusu dokazujejo

Ouyue Electric zagotavlja naslednja poročila o preskusih ali podporo za vsak izdelek na ravni puščave.

IV. Dvojni certifikat CE/IP65: Tehnična izkaznica za izvoz na Bližnji vzhod

Projekti EPC v Savdski Arabiji in Združenih arabskih emiratih na splošno sprejemajo kitajske standarde (GB), vendar še vedno obstajajo jasne zahteve za certificiranje CE in ravni zaščite. Razdelilna omarica iz nerjavečega jekla podjetja Ouyue Electric je opravila certifikat CE in preizkus stopnje zaščite IP65.

Izdelek je skladen s standardom za zaščito ohišja IEC 60529 in izpolnjuje minimalne zahteve glede praga "IP55 ali višje stopnje zaščite" za EPC generalne izvajalce v fotovoltaičnem projektu na Bližnjem vzhodu.

V. Odprite svojo prilagoditev razdelilne omarice na ravni puščave z risbami

Ne glede na to, ali ste vključeni v usklajevanje opreme za obsežne fotonapetostne projekte na Bližnjem vzhodu, kot sta NEOM v Savdski Arabiji in MBR Solar Park v Dubaju, ali rezervirate izdelke, odporne na visoke temperature in pesek, za trg Bližnjega vzhoda, lahko Ouyue Electric zagotovi celoten nabor prilagojenih storitev od izbire materiala, strukturnega načrtovanja do podpore pri certificiranju CE/IP65.

Izdelava končnega izdelka traja le 7 dni po potrditvi risb izdelka. Dobrodošli, da pošljete svoje tehnične zahteve ali specifikacije škatle za puščavski projekt. Zagotovili vam bomo celovito rešitev, vključno s preverjanjem ravni zaščite, izbiro materiala, odpornega na visoke temperature, in hitrim načrtovanjem vzorcev, da vam pomagamo uspešno zagotoviti naročila na Bližnjem vzhodu.
