Kako lahko zunanje kovinske razdelilne omarice ohranijo zanesljivo delovanje pri visokih poletnih temperaturah?

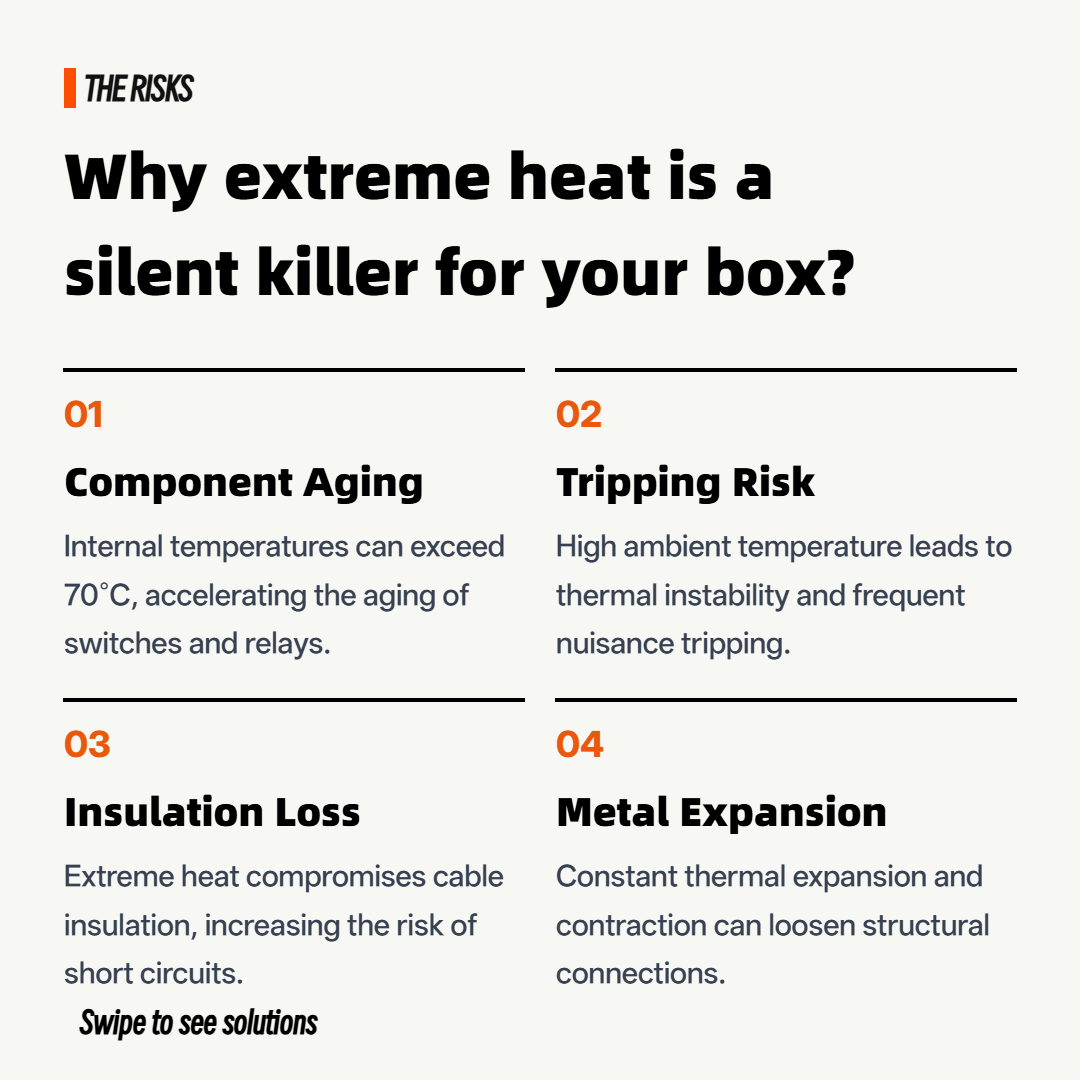

Glavne nevarnosti visoke temperature za kovinske razdelilne omarice

Ko se bliža poletje, stalne visoke temperature in močna sončna svetloba predstavljajo možnost poškodb zunanjih električnih naprav.Kovinske razdelilne omarice, če je dolgo časa izpostavljen intenzivni sončni svetlobi, ima lahko notranjo temperaturo, ki močno presega temperaturo okolja, kar lahko povzroči okvaro odklopnikov, pospeši staranje elektronskih komponent, zmanjša izolacijo in celo povzroči požar.

Kako se torej lahko učinkovito spopademo z visokimi temperaturami in intenzivno sončno svetlobo, da zagotovimo varno in zanesljivo delovanje razdelilnih omar v hudi vročini? Ta članek ponuja strokovne interpretacije z vidika analize toplotnih virov, rešitev za odvajanje toplote, konstrukcijskega načrtovanja in izbire materiala.

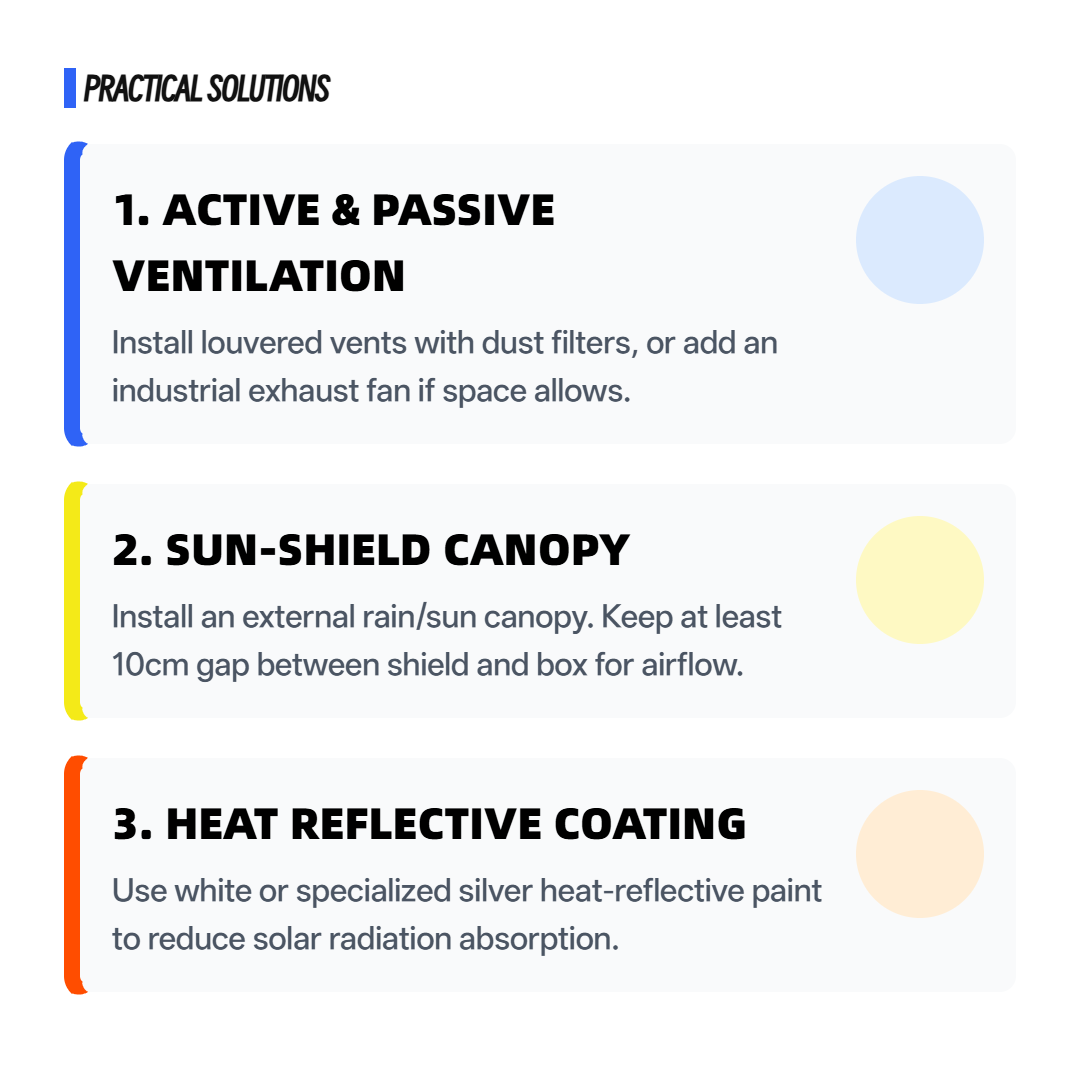

Rešitev za odvajanje toplote v razdelilni omarici: kombinacija pasivnega in aktivnega

1. Naravno konvekcijsko odvajanje toplote (pasivno)

• Zasnova prezračevalne odprtine: odprtine za dovod zraka so nastavljene na dnu škatle, odprtine za odvod zraka pa na vrhu ali na obeh straneh. Vroči zrak se dvigne in ustvari "učinek dimnika". Priporočljivo je, da razmerje med površinami vstopne in izstopne odprtine za zrak ni manjše od 1:1,2, razporediti pa naj bosta zamaknjeno, da preprečite vdor deževnice.
• Žaluzije: Vse prezračevalne odprtine so opremljene z žaluzijami, odpornimi proti dežju, za uravnoteženje odvajanja toplote in zaščite.
• Dvoslojna zgornja izolacija: ima dvoslojno strukturo zunanjega zgornjega pokrova in notranje izolacijske plošče z razmikom 10–15 mm na sredini, ki lahko učinkovito prepreči neposredno sončno svetlobo in toplotno prevodnost.

2. Prisilno odvajanje toplote (aktivno)

Kadar je toplota, ki jo proizvaja oprema v škatli, visoka (kot so frekvenčni pretvorniki, polnilni moduli, stikalni napajalniki velike zmogljivosti) ali na območjih z izjemno visokimi temperaturami poleti, je treba uporabiti aktivno hlajenje.

• Ventilator z aksialnim tokom: namestite ventilator z zaščitno mrežo na zgornji ali stranski strani škatle in ga kombinirajte s stikalom za nadzor temperature (nastavite temperaturo zagona, kot je 40 ℃), da dosežete potrebno prezračevanje. Priporočena količina zraka je ≥100 CFM, stopnja zaščite pa IP54 ali več.
• Toplotni izmenjevalnik: Za zunanje škatle z visokimi zahtevami glede tesnjenja (kot so komunikacijske bazne postaje) je mogoče uporabiti ploščne ali jedrne toplotne izmenjevalnike za prenos notranje toplote na zunanjost brez vnosa prahu in vlage.
• Industrijska klimatska naprava: Ko je treba notranjo temperaturo stabilno nadzorovati pod 35 ℃ in obstaja zahteva za zaščito pred kondenzacijo, je mogoče konfigurirati majhno klimatsko napravo (s hladilno zmogljivostjo 300–2000 W).

3. Strukturno načrtovanje in optimizacija izbire materiala

Barva in premaz škatle

1. Izbira barve: Svetle barve (kot so svetlo siva RAL 7035, signalno bela RAL 9003) absorbirajo približno 30-40 % manj sončnega sevanja kot temne barve. Pri dolgotrajni izpostavljenosti soncu na prostem je priporočljivo dati prednost svetlim barvam.
2. Toplotnoizolacijski premaz: Toplotno odvodni premaz z dodanimi votlimi keramičnimi mikrosferami ali možnost izbire izolacijskega sloja iz poliuretanske pene (debeline 10-20 mm), ki znatno zmanjša toplotno prevodnost s površine škatle v notranjost.

Senčnik in načini namestitve

1. Namestite senčnik: Namestite neodvisno aluminijasto ploščo ali plastični senčnik približno 50-100 mm nad škatlo, da preprečite, da bi neposredna sončna svetloba sijala na vrh škatle. Naj zrak kroži med senčnikom in vrhom škatle.
2. Usmerjenost namestitve: Ko razmere dopuščajo, postavite razdelilno omarico obrnjeno proti severu ali severovzhodu, da zmanjšate neposredno sončno svetlobo popoldne.
3. Dvignjena namestitev: Vsaj 0,5 metra nad tlemi, da se prepreči vpliv površinskega sevanja toplote in akumulacije vode.

Notranja razporeditev in upravljanje toplote

1. Izolacija vira toplote: Komponente z visoko proizvodnjo toplote (kot so transformatorji in polnilni moduli) postavite v bližino prezračevalnih odprtin ali v ločene predelke.
2. Pustite kabelski pladenj prazen: Notranji prostor naj bo neoviran, da preprečite, da bi kopičenje kablov oviralo pretok zraka.
3. Namestitev plošč za odvajanje toplote: Nanesite toplotno pasto na hrbtno stran visoko zmogljivih komponent in jih pritrdite na aluminijasto osnovno ploščo za odvajanje toplote, da prevaja toploto na kovinsko ohišje škatle.

 Dejanski primeri meritev in predlogi za izbiro

Ouyue Electric je nekoč zagotovil zunanje razdelilne omarice za avtobusno polnilno postajo v južnem obalnem mestu. Izmerjeni podatki poleti so pokazali, da:

• Temperatura okolja: 38 ℃ (14.00)
• Barva škatle: RAL 7035 svetlo siva
• Struktura: dvoslojni zgornji pokrov + dvostranska prezračevalna lamela + 80 mm² prezračevalne površine
• Notranja oprema: 1 odklopnik v oblikovanem ohišju 63 A, 2 prenapetostni zaščiti, 1 števec električne energije
• Dejanski rezultati meritev kažejo, da je najvišja temperatura znotraj škatle 52 ℃, kar je 11 ℃ nižje od temperature v enoslojni temno sivi škatli. Vsa oprema deluje normalno brez kakršnih koli toplotnih izklopov.

Predlog za izbor

Pri splošnih zunanjih razdelilnih omaricah: Priporočljivo je uporabiti svetlo brizganje in naravno konvekcijo na obeh straneh, kar ne zahteva dodatnih stroškov.

V južnih regijah z visoko temperaturo in vlažnostjo poleti: Priporočljivo je dodati aksialne ventilatorje z nadzorovano temperaturo ali izbrati dvoslojne strope.

Za scenarije generiranja toplote z visoko gostoto, kot so omare za ujemanje polnilnih pilotov in frekvenčne pretvorbe: konfigurirajte izmenjevalnike toplote ali klimatske naprave v kabinetu in hkrati izračunajte zahteve glede proizvodnje in odvajanja toplote.

Ključne točke dnevnega vzdrževanja

1. Vsak mesec preverite, ali so prezračevalne odprtine zamašene s prahom ali pajčevinami, in očistite mreže proti mrčesu.
2. Vsako četrtletje preverite, ali stikalo za nadzor temperature in ventilator delujeta normalno.
3. Preverite stanje staranja tesnilnega traku in pravočasno zamenjajte utrjeni gumijasti trak.
